回路法

2011-07-18 23:11:31来源: 互联网

回路

1 .方法
         以连支电流为变量,对用连支确定的基本回路列写KVL方程,从而求解电路中的待求量。
2.变量:连支电流
3.方程结构:连支数目个KVL方程
4.矩阵形式 R1*I1=U1
         其中,Rl为回路电阻矩阵,Il为连支电流向量,Ul为回路电压源向量
5.说明
选树应尽量将电流源或受控流源所在的支路选为连支,这样可减少方程的数量。
可以运用于非平面电路。

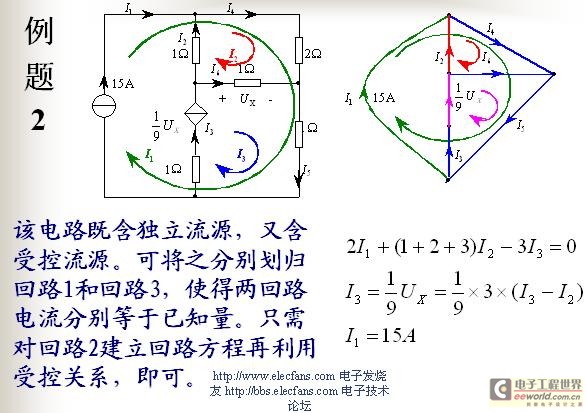

回路法例题

关键字:回路

编辑:神话 引用地址:http://www.eeworld.com.cn/mndz/2011/0718/article_10732.html
