逻辑门电路符号图

2011-07-18 22:08:40来源: 互联网

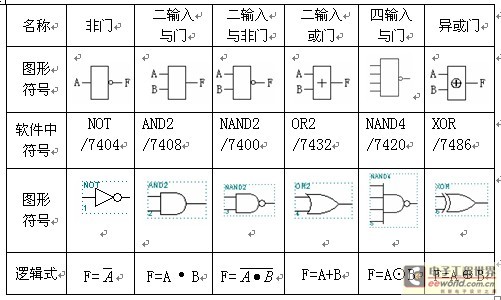

逻辑门电路符号图(与门或门非门异或同或门)

点此在新窗口浏览图片

《逻辑门电路符号图》

逻辑门电路符号图包括与门,或门,非门,同或门,异或门,还有这些门电路的逻辑表达式,

1.与逻辑

(1)与逻辑:当决定某一事件的所有条件都具备时,该事件才会发生。

(2)真值表:符号0和1分别表示低电平和高电平,将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

表11.2 与门真值表

A

B

Y

0

0

0

0

1

0

1

0

0

1

1

1

关键字:逻辑门电路
