基于LT3748设计的绝缘反激拓扑开关电源控制技术

2011-05-08 23:11:20来源: 互联网 关键字:设计  绝缘
本文介绍了LT3748主要特性,方框图以及25W/12V通信电源,汽车IGBT控制电源,±300V 绝缘反激转换器和输入24-96V输出48V/0.5A 电源。Linear 公司的LT3748是开关电源控制器,特别设计用于绝缘反激拓扑和大功率开关电源。输入电压5V-100V,平均栅极驱动源电流和沉电流1.9A,能驱动低边外接功率MOSFET,不需要第三个绕组或光隔离器,并具有可编的软起动,主要用于绝缘的通信转换器,大功率汽车电源和绝缘工业电源。


LT3748主要特性:

5V to 100V Input Voltage Range

1.9A Average Gate Drive Source and Sink Current

Boundary Mode Operation

No Transformer Third Winding or Opto-Isolator Required for Regulation

Primary-Side Winding Feedback Load Regulation

VOUT Set with Two External Resistors

INTVCC Pin for Control of Gate Driver Voltage

Programmable Soft Start

Programmable Undervoltage Lockout

Available in MSOP Package

LT3748应用:

Isolated Telecom Converters

High Power Automotive Supplies

Isolated Industrial Power Supplies

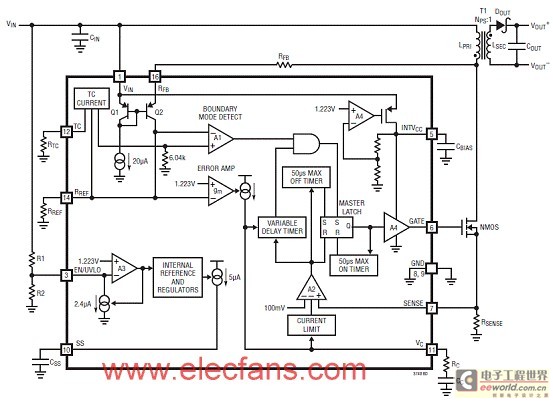

图1。LT3748方框图

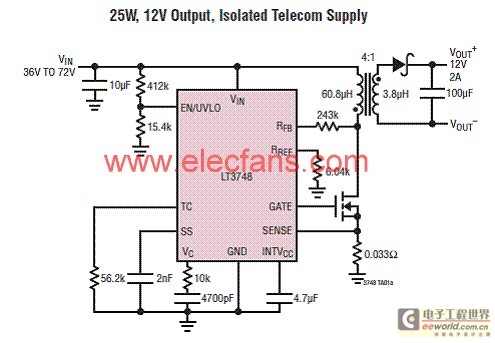

图2。LT3748 25W/12V通信电源框图

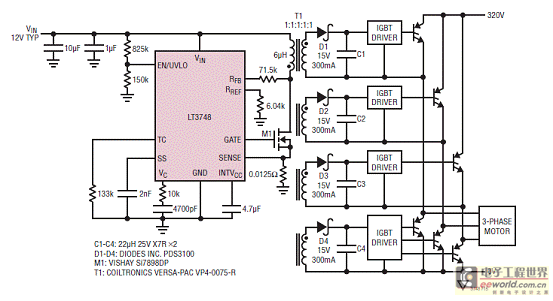

图3。LT3748 汽车IGBT控制电源框图

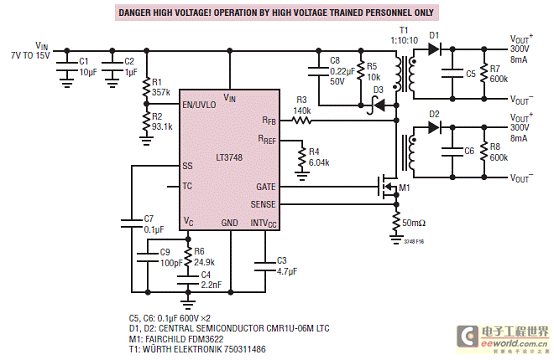

图4。LT3748  ±300V 绝缘反激转换器框图

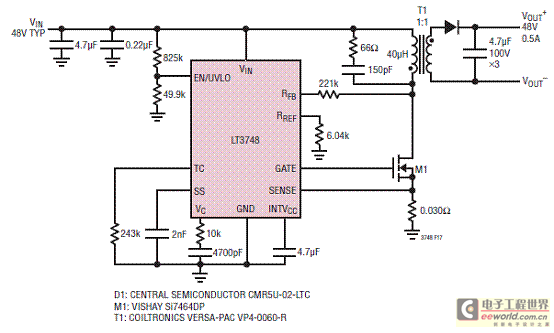

图5。LT3748 输入24-96V输出48V/0.5A 电源框图
