SMB20x设计的DC-DC电源转换方案

2011-05-08 11:29:07来源: 互联网 关键字:设计  电源  转换  方案
本文介绍SMB20X主要特性,以及SMB207,SMB208和SMB209的详细应用电路图和相应的材料清单(BOM)。Summit 公司的SMB20x/20xA是高度集成和灵活的单/双输出 DC-DC电源稳压器,包括有单/双路DC/DC降压稳压器和提供高达1A/2A/4A连续输出电流的高边MOSFET开关。可编程输出低至0.8V。输入电压从+4.5V 到 +16V,输出电压+0.8V 到+5.0V,电压精度+/-2.5% 。PWM频率500kHz或1MHz,主要用在数字LCD/等离子TV,数字STB/PVR/DVR以及数据通信/电信设备。

SMB20X应用:

• Digital LCD/Plasma TV

• Digital Set-Top Box/PVR/DVR

• Datacom/Telecom Equipment

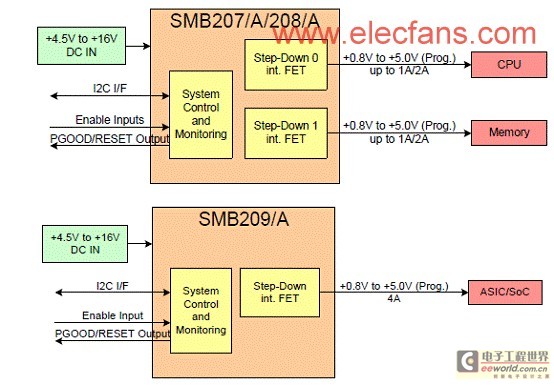

图1。SMB20X简化应用框图

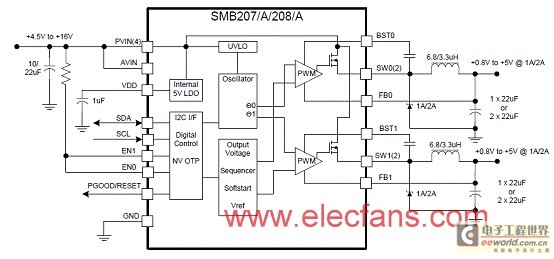

图2。SMB207A/208A典型应用电路图

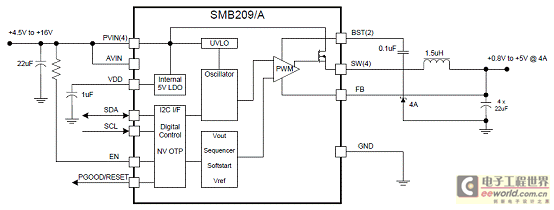

图3。SMB209典型应用电路图

图4。SMB207详细电路图
SMB207 BOM:

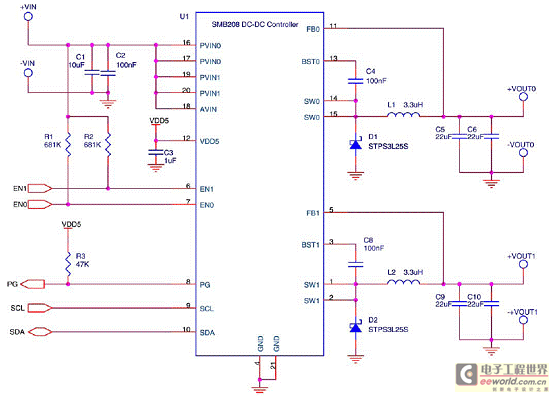

图5。SMB208详细电路图

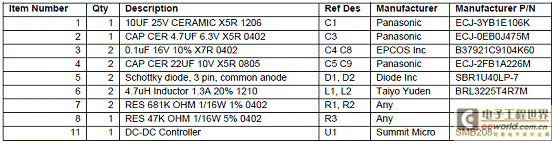

SMB208 BOM:

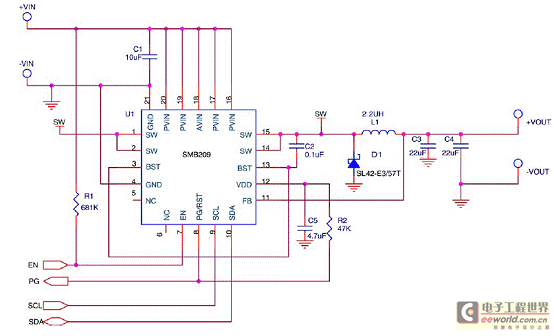

图6。SMB209详细电路图

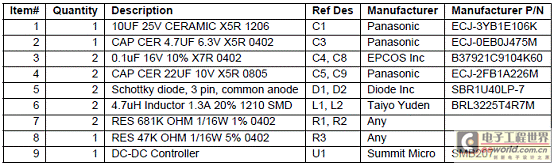

SMB209 BOM:
