ARM MPU在医疗电子系统中的应用

2008-07-13 18:02:46来源: 中电网  关键字:处理器  外围电路  加速引擎  超声  成像
  当前,全球医疗电子行业正逐渐展现出诱人的发展前景,产品更新换代的速度不断提高,同时,由于医疗电子产品自身的特殊性,对元器件的性能、功耗、可靠性和集成度等方面都提出了极高的要求。

  全球各大著名的半导体厂商纷纷推出一系列适合该应用领域的产品。

  基于ARM内核的32位嵌入式微处理器(MPU),以其高性能、低功耗和丰富的片内资源,成为目前众多医疗电子产品开发平台的首选。其中,Cirrus Logic公司推出的旗舰产品EP9315,是目前集成度最高的ARM处理器。该处理器采用ARM920T内核,拥有200MHz主频的高性能,内嵌数学协处理器、图形加速引擎,集成包括IDE和PCMCIA等接口在内的丰富的外围电路,满足工业级的标准和极具吸引力的性价比,使其在众多嵌入式微处理器中脱颖而出,成为下一代医疗电子产品开发平台的理想选择。

  应用需求

  医疗电子产品种类繁多,功能不一。根据其应用场合分类,包括超声成像系统、多参数监护系统、常规检验系统等。

  现在的医疗电子产品总是采用最新的技术,以期获得强大的性能来完成日益复杂的算法和众多的功能,满足不断升级的临床应用需求。其应用需求主要表现在以下方面:

1. 随着产品性能的逐步提升,需要硬件来完成大量的算法和逻辑运算。如B超和高端监护仪等产品已开始大量使用FPGA器件;
2. 大尺寸显示屏和触摸屏的广泛应用。目前超声产品,多参数监护仪和一些检验产品如血球仪、生化分析仪等大多使用10~15范围内的大尺寸显示屏,采用640×480、800×600或者1024×768的分辨率。另外,触摸屏在该领域的使用也越来越广泛;
3. 大数据量的存储。像B超和彩超等产品由于应用层软件的日益庞大和图像深度存储的需要,已开始外接标准IDE硬盘;
4. 外围接口的需要。如网络接口和USB接口在医疗电子产品中已不可或缺;
5. 音频Codec的应用。例如在彩超系统中,就需要通过音频Codec来完成多普勒血流音频数据的编解码;
6. 便携式产品的出现增加了对功耗的关注程度。

  上述一系列的应用需求对微处理器平台提出了更高的要求,工程师在选型时往往希望速度更快、集成度更高而功耗更低,尤其是在高集成度方面,不仅可以保证设计工作的便捷性和可靠性,而且能够有效地控制成本。

  EP9315的独特优势

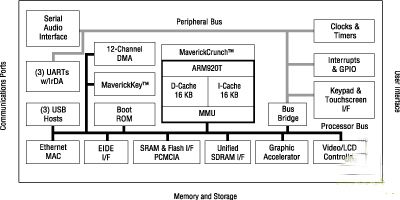

  微处理器作为系统的核心控制器件,其各项指标往往是工程师们在选型时最为关注的。与其他基于ARM9内核的嵌入式微处理器相比较,Cirrus Logic公司的EP9315无论是在整体性能、片内外围接口,以及系统成本方面,都有比较明显的优势。EP9315的结构框图如图1所示。



  EP9315的结构框图

  EP9315各项指标如下:

1. 集成主频为200MHz的ARM920T内核以及支持Linux、Windows CE和其他许多嵌入式操作系统的内存管理单元(MMU)。拥有16KB指令缓存和16KB数据缓存;
2. 内嵌MaverickCrunch数学协处理器,显著提高了对单/双精度整数及浮点的运算速度,有助于复杂算法的运算。这在其他ARM微处理器中非常少见;
3. 集成2D图形加速引擎,通过块复制、块填充等操作,增强系统的图像处理能力。该图像加速引擎独立于微处理器,不会增加系统开销。最高可支持到1024×768的分辨率,基本满足大多数医疗电子产品的大尺寸屏应用;

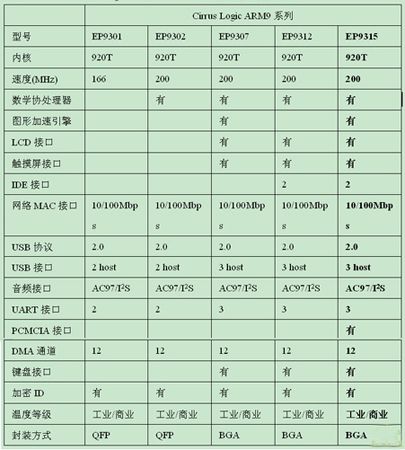

4. 丰富的片内/外围接口资源,完全可以满足目前各类医疗电子产品的应用需求。从表1中可以看到Cirrus Logic的基于ARM9的全系列微处理器的各项参数。



Cirrus Logic的基于ARM9的全系列微处理器的各项参数

  系统设计及Cirrus Logic完善的技术支持

  为了配合客户的同步开发,缩短研发周期,提升设计品质,Cirrus Logic公司专程在北京成立了一个由20多位工程师组成的技术支持中心,负责EP93xx系列产品的软硬件技术支持。不仅可以提供开发板等设计参考,而且提供大量的软件支持服务,包括Windows CE平台下的BSP源码,驱动源码以及Linux平台完整内核源码和开发工具包。Cirrus Logic中国及香港区总经理Peter说:“我们不仅仅为客户提供芯片,更重要的是我们能够提供全套的解决方案和开发中的技术支持。毫无疑问,这对降低客户的开发难度有极大的帮助。”
成功的案例

  目前已经有一些公司选择EP9315作为系统的处理平台。Emperor公司的硬件设计师说:“我们选择EP9315作为B超系统升级的平台,主要是看重以下3点:

1. 集成数学协处理器,相比较同类型产品在算法处理速度上会快很多;
2. 支持高分辨率,满足了对图像显示的要求,而不用额外增加一个视频编解码芯片;
3. 提供IDE接口,因为在B超产品中会用到硬盘和DVD光驱。”

  开发多参数监护仪产品的深圳Adecon公司也已经大量使用该芯片,总工程师认为EP9315具备工业级芯片的可靠性,这一点在医疗设备中极为重要;另外,完善的技术支持也为前期的开发工作扫清了障碍。

  EP9315提供商业级和工业级两种型号(表2),同时提供无铅产品。
