Cortex‐M3和Cortex‐M0是否都能位带操作

2019-07-12来源: eefocus关键字:Cortex‐M3  Cortex‐M0  位带操作

最近在进行stm32l011f4的编程,想到stm32有位带操作,便想试一试,但是事与愿违,先贴下位带操作代码


Cortex‐M0的位带操作代码


//IO输出方向设置

#define SDA_IN()  {GPIOA->MODER&=0XFFF1FFFF;}        //PA_10设置成输入

#define SDA_OUT() {GPIOA->MODER&=0XFFF5FFFF;}       //PA_10设置成输出



// SDA = PA_10;SCL = PA_9

#define IIC_SCL    PAout(9)

#define IIC_SDA    PAout(10)

#define READ_SDA   PAin(10)

MODER寄存器为IO端口功能寄存器


Cortex‐M3的位带操作代码


//IO输入输出设置

#define SDA_IN()  {GPIOB->CRH&=0XFFFF0FFF;GPIOB->CRH|=8<<12;}

#define SDA_OUT() {GPIOB->CRH&=0XFFFF0FFF;GPIOB->CRH|=3<<12;}



//SDA=PB_11;SCL=PB_10

#define IIC_SCL    PBout(10) //SCL

#define IIC_SDA    PBout(11) //SDA

#define READ_SDA   PBin(11)  //SDA设为输入

CRH为Cortex‐M3的端口功能寄存器


但是Cortex‐M0编译一直有问题,经过查阅资料,Cortex‐M0芯片不支持位带操作

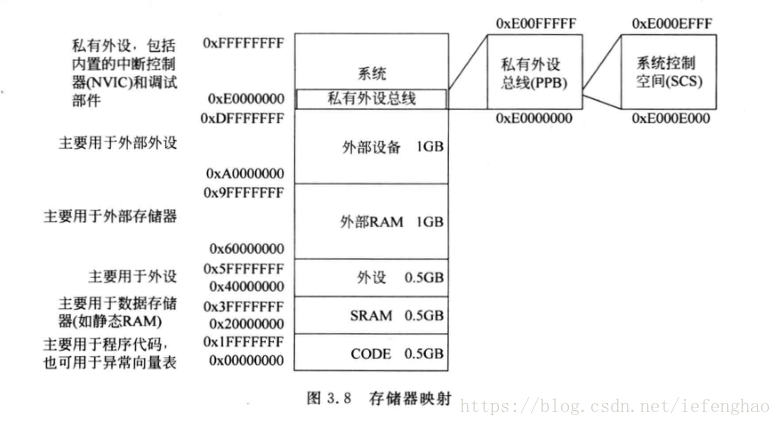

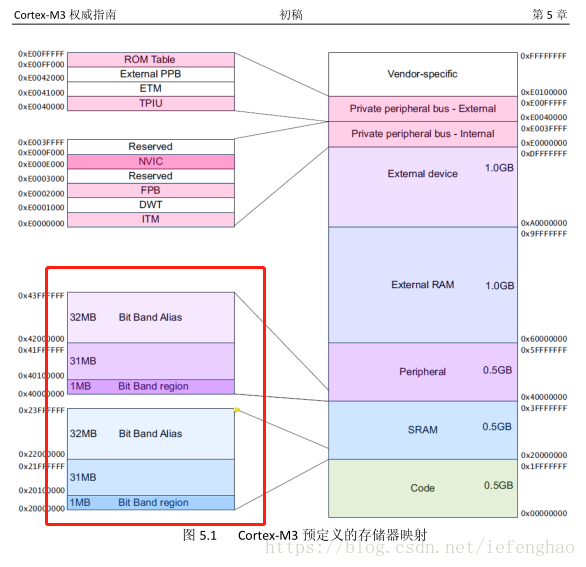

Cortex‐M3存在端口映射区,所以支持位带操作。


Cortex‐M0不存在端口映射区,所以不支持位带操作。


所以同学们在编写Cortex‐M0的程序时,可以不考虑位带操作。


关键字:Cortex‐M3  Cortex‐M0  位带操作

编辑:什么鱼 引用地址:http://www.eeworld.com.cn/mcu/ic467562.html
