用单片机解码红外遥控器
单片机解码红外遥控器TC9012 - 蓝眼泪 - 蓝眼泪的博客



用单片机解码红外遥控器(TC9012)

用单片机解码红外遥控器(TC9012)



   遥控器使用方便,功能多.目前已广泛应用在电视机、VCD、DVD、空调等各种家用电器中,且价格便宜,市场上非常容易买到。如果能将遥控器上许多的按键解码出来.用作单片机系统的输入.则解决了常规矩阵键盘线路板过大、布线复杂、占用I/O口过多的弊病。而且通过使用遥控器,操作时可实现人与设备的分离,从而更加方便使用。下面以TC9012编码芯片的遥控器为例。谈谈如何用常用的51系统单片机进行遥控的解码。

一、编码格式

1、0和1的编码

遥控器发射的信号由一串0和1的二进制代码组成.不同的芯片对0和1的编码有所不同。通常有曼彻斯特编码和脉冲宽度编码。TC9012的0和1采用PWM方法编码,即脉冲宽度调制,其0码和1码如图1所示(以遥控接收输出的波形为例)。0码由0.56ms低电平和0.56ms高电平组合而成.脉冲宽度为1.12ms.1码由0.56ms低电平和1.69ms高电平组合而成.脉冲宽度为2.25ms。在编写解码程序时.通过判断脉冲的宽度,即可得到0或1。

2、按键的编码

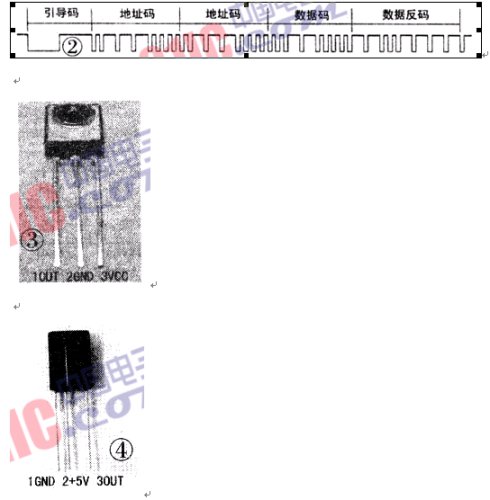

当我们按下遥控器的按键时,遥控器将发出如图2的一串二进制代码,我们称它为一帧数据。根据各部分的功能。可将它们分为5部分,分别为引导码、地址码、地址码、数据码、数据反码。遥控器发射代码时.均是低位在前。高位在后。由图2分析可以得到.引导码高电平为4.5ms,低电平为4.5ms。当接收到此码时.表示一帧数据的开始。单片机可以准备接收下面的数据。地址码由8位二进制组成,共256种.图中地址码重发了一次。主要是加强遥控器的可靠性.如果两次地址码不相同.则说明本帧数据有错.应丢弃。不同的设备可以拥有不同的地址码.因此。同种编码的遥控器只要设置地址码不同,也不会相互干扰。图中的地址码为十六进制的0EH(注意低位在前)。在同一个遥控器中.所有按键发出的地址码都是相同的。数据码为8位,可编码256种状态,代表实际所按下的键。数据反码是数据码的各位求反,通过比较数据码与数据反码.可判断接收到的数据是否正确。如果数据码与数据反码之间的关系不满足相反的关系.则本次遥控接收有误.数据应丢弃。在同一个遥控器上.所有按键的数据码均不相同。在图2中,数据码为十六进制的0CH,数据反码为十六进制的0F3H(注意低位在前).两者之和应为0FFH。

二、单片机遥控接收电路

红外遥控接收可采用较早的红外接收二极管加专用的红外处理电路的方法。如CXA20106,此种方法电路复杂,现在一般不采用。较好的接收方法是用一体化红外接收头,它将红外接收二极管、放大、解调、整形等电路做在一起,只有三个引脚.分别是+5V电源、地、信号输出。常用的一体化接收头的外形及引脚见图3和图4。红外接收头的信号输

出接单片机的INT0或INTl脚.典型电路如图5所示.图中增加了一只PNP型三极管对输出信号进行放大。

三、遥控信号的解码算法及程序编制

平时。遥控器无键按下。红外发射二极管不发出信号,遥控接收头输出信号1。有键按下时.0和1编码的高电平经遥控头倒相后会输出信号0.由于与单片机的中断脚相连,将会引起单片机中断(单片机预先设定为下降沿产生中断)。单片机在中断时使用定时器0或定时器1开始计时.到下一个脉冲到来时,即再次产生中断时,先将计时值取出。清零计时值后再开始计时.通过判断每次中断与上一次中断之间的时间间隔。便可知接收到的是引导码还是 0和1。如果计时值为9ms。接收到的是引导码,如果计时值等于1.12ms,接收到的是编码0。如果计时值等于2.25ms.接收到的是编码1。在判断时间时,应考虑一定的误差值。因为不同的遥控器由于晶振参数等原因,发射及接收到的时间也会有很小的误差。

附:

//该程序使用LCD1602显示
#include
#include
#include

#define TURE 1
#define FALSE 0

sbit IR=P3^2;//红外接口标志
sbit RS = P2^4;//Pin4
sbit RW = P2^5; //Pin5
sbit E  = P2^6;//Pin6

#define Data  P0    //数据端口

unsigned int hour,minute,second,count;
char code Tab[16]="0123456789ABCDEF";

char data TimeNum[]="                ";
char data Test1[]="                  ";

unsigned char  irtime;//红外用全局变量

bit irpro_ok,irok;
unsigned char IRcord[4];
unsigned char   irdata[33];
void ShowString (unsigned char line,char *ptr);

void Delay(unsigned char mS);
void Ir_work(void);
void Ircordpro(void);


void Delay(unsigned char mS)//delay mS
{
 unsigned char us,usn;

 while(mS!=0)
  {
   usn = 4;
   while(usn!=0)
    {
     us=0xf0;
     while (us!=0) {us--;};
     usn--;
    }

   mS--;

  }
}


void tim0_isr (void) interrupt 1 using 1//定时器0中断服务函数
{
  irtime++;
}

void ex0_isr (void) interrupt 0 using 0//外部中断0服务函数
{
  static unsigned char  i;
  static bit startflag;

 if(startflag)
 {

    if(irtime<63&&irtime>=33)//引导码 TC9012的头码
            i=0;

      irdata[i]=irtime;
      irtime=0;
      i++;
       if(i==33)
         {
       irok=1;
     i=0;
      }
          }

    else
  {irtime=0;startflag=1;}

}

void TIM0init(void)//定时器0初始化
{

  TMOD=0x02;//定时器0工作方式2,TH0是重装值,TL0是初值
  TH0=0x00;//reload value
  TL0=0x00;//initial value
  ET0=1;//开中断
  TR0=1;
}
void EX0init(void)
{
 IT0 = 1;   // Configure interrupt 0 for falling edge on /INT0 (P3.2)
 EX0 = 1;   // Enable EX0 Interrupt
 EA = 1;
}
  void Ir_work(void)//红外键值散转程序
  {

       TimeNum[5] = Tab[IRcord[0]/16];
    TimeNum[6] = Tab[IRcord[0]%16];
    TimeNum[8] = Tab[IRcord[1]/16];
    TimeNum[9] = Tab[IRcord[1]%16];
    TimeNum[11] = Tab[IRcord[2]/16];
    TimeNum[12] = Tab[IRcord[2]%16];
    TimeNum[14] = Tab[IRcord[3]/16];
    TimeNum[15] = Tab[IRcord[3]%16];

       ShowString(1,TimeNum);

    irpro_ok=0;

  }

void Ircordpro(void)//红外码值处理函数
{
  unsigned char i, j, k;
  unsigned char cord,value;

  k=1;
  for(i=0;i<4;i++)//处理4个字节
     {
      for(j=1;j<=8;j++) //处理1个字节8位
         {
          cord=irdata[k];
          if(cord>7)//大于某值为1
      {
             value=value|0x80;
   }
          else
      {
             value=value;
   }
          if(j<8)
      {
    value=value>>1;
   }
           k++;
         }
     IRcord[i]=value;
     value=0;
     } irpro_ok=1;//处理完毕标志位置1

}



void DelayUs(unsigned char us)//delay us
{
 unsigned char uscnt;
 uscnt=us>>1;
 while(--uscnt);
}
void DelayMs(unsigned char ms)//delay Ms
{
 while(--ms)
   {
     DelayUs(250);
     DelayUs(250);
  DelayUs(250);
  DelayUs(250);
   }
}
void WriteCommand(unsigned char c)
{
 DelayMs(5);//short delay before operation
 E=0;
 RS=0;
 RW=0;
 _nop_();
 E=1;
 Data=c;
 E=0;
}
void WriteData(unsigned char c)
{
 DelayMs(5);   //short delay before operation
 E=0;
 RS=1;
 RW=0;
 _nop_();
 E=1;
 Data=c;
 E=0;
 RS=0;
}
void ShowChar(unsigned char pos,unsigned char c)
{
 unsigned char p;
 if (pos>=0x10)
    p=pos+0xb0; //是第二行则命令代码高4位为0xc
 else
    p=pos+0x80; //是第二行则命令代码高4位为0x8
 WriteCommand (p);//write command
 WriteData (c);   //write data
}
void ShowString (unsigned char line,char *ptr)
{
 unsigned char l,i;
 l=line<<4;
 for (i=0;i<16;i++)
 ShowChar (l++,*(ptr+i));//循环显示16个字符
}
void InitLcd()
{
 DelayMs(15);
 WriteCommand(0x38); //display mode
 WriteCommand(0x38); //display mode
 WriteCommand(0x38); //display mode
 WriteCommand(0x06); //显示光标移动位置
 WriteCommand(0x0c); //显示开及光标设置
 WriteCommand(0x01); //显示清屏

}

void main(void)
{
 EX0init(); // Enable Global Interrupt Flag
 TIM0init();

 InitLcd();//
 DelayMs(15);

 sprintf(Test1," www.haotun.com ");//the first line
 ShowString(0,Test1);

 sprintf(TimeNum,"Code            ");//the second line
 ShowString(1,TimeNum);


 while(1)//主循环
   {
    if(irok)
   {
    Ircordpro();
     irok=0;
   }

    if(irpro_ok)//step press key
   {
    Ir_work();
     }
   }
}
