莱姆完善其数字输出开环霍尔效应电流传感器:HO和HLSR

2018-08-24来源: EEWORLD 关键字:莱姆  传感器

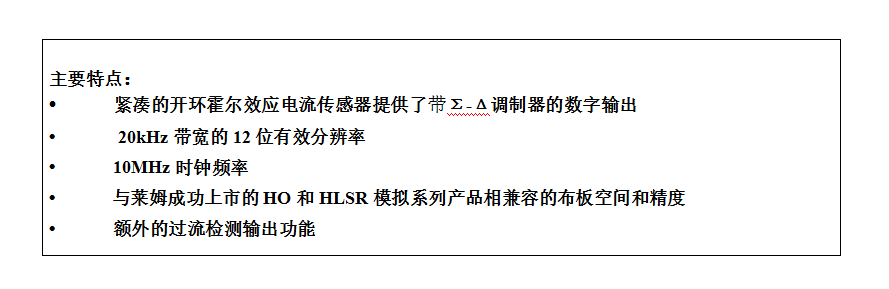

莱姆完善其数字输出开环霍尔效应电流传感器:HO和HLSR,,它们由一个集成了Σ-Δ调制器执行模数(A/D)转换,发出一个1位串行比特流信号。该新元件有4种不同的机械设计来满足(PCB安装和面板安装)的要求,其可以对额定值为16、32、40、50、80、100、120、150、200、250ARMS的电流进行测量,并具有20kHz带宽的12位的高分辨率。


该产品还能够提供各种可能的数字信号输出。这些输出方式包括一位输出2线制CMOS(时钟可以为输入或输出模式)、RS422 Manchester或LVDS Manchester,可满足最小化所需的连接;或根据LVDS或RS 422(时钟输入或输出)标准的 4线模式。数字输出允许使用者选择处理比特流使用的滤波器,以便于在分辨率和响应时间之间进行优化。数字输出还对不利环境中的噪声有内在的免疫能力。


对于一个典型的传输功能,原边电流为零时的平均比特流密度是50%,而反向或正向的最大电流的平均比特流密度是10%或90%。


对于HLSR-PW型号,在一个模式中,传感器输出的时钟信号是以10MHz的频率进行传输,传感器输出的时钟和数据都是 CMOS电平的单端信号。作为替代,输出可在2个引脚上进行曼彻斯特编码,以满足RS422标准。这些传感器的引脚与模拟的HLSR相同。



HO-NPW、HO-PW和HO-SW型号与HLSR-PW型号一样,也可以采用单端的曼彻斯特模式,但这几种型号增加了2个额外的引脚,所以时钟和数据信号可满足RS422和LVDS标准的差分信号。另外,传感器时钟可配置在5 – 12.5MHz范围内的输入信号,以允许在整个系统中使用一个单一的时钟。


新型传感器可使用5V供电电源,并可在在-40°C到+105°C温度范围之间工作运行。


对一个给定的比特流,用户可以采用几个不同的滤波器。例如:为获得一个“电流环”功能:如果采用一个sinc3滤波器、512的过采样率(OSR),则一个150A传感器的有效分辨率为12-bit,带宽为5kHz。


或者,为得到一个“超限检测”功能,采用一个OSR为16 的sinc2滤波器处理相同的比特流可得到一个5.2µs的响应时间,但分辨率将降低到6-bits。


HO系列传感器还有一个过流检测(OCD)特性,它可以在A/D变换器前面测量电流电平,该OCD的响应时间为2us。



LEM – 电力电子行业的核心


莱姆作为传感器领域的市场先导者,可以为客户提供全新的技术和高质量的电气参数测量解决方案。其核心产品为电流和电压传感器,被广泛应用于驱动和焊接、可再利用能源以及电源、牵引、高精度、常规和新能源汽车等领域。莱姆的策略是开发其核心业务的内在实力,并且在新应用的现有市场和新市场上发现机会。莱姆作为一家中等规模的全球化公司,在北京(中国)、日内瓦(瑞士)、町田(日本),索菲亚(保加利亚)设有生产工厂,各地的销售办事处与客户紧密贴近,为全球客户提供无缝服务。莱姆(LEM)集团于1986年在瑞士证券交易所上市(公司股市代码:LEHN)。
