第3027篇:压力传感器与ADC之间运算放大器的应用(图)

2008-03-24来源: www.laogu.com 关键字:ADC  压力传感器  运算放大器  信号调理  线性转换  抑制噪声  AD转换  压力测量

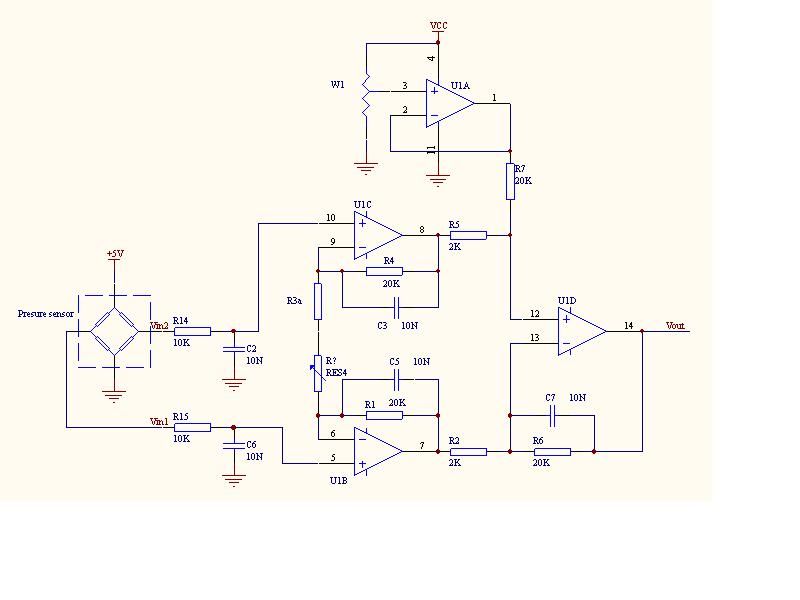

  压力传感器ADC之间运算放大器的应用.

  我们当采集模拟量时,一般的过程是:

  传感器-----> 信号调理------>ADC-----> MCU/ARM.

  信号调理部份在这一环节中起着至关重要的作用,它必须承担电流,电压转换,信号滤波,抑制噪声信号以利于后续控制器进行AD转换和控制,同时必须具有低温漂,低电压偏移,且线性转换.

  在工业压力测量,温度测量等场合,我们经常面对这些设计,而如何设计出一个性能优良的信号调理电路,是我们电子工程师常常思考的一个问题.





关键字:ADC  压力传感器  运算放大器  信号调理  线性转换  抑制噪声  AD转换  压力测量
