紧凑型双通道 10A 或单通道 20A µModule 稳压器

2018-02-05来源: EEWORLD 关键字:紧凑型双通道  稳压器

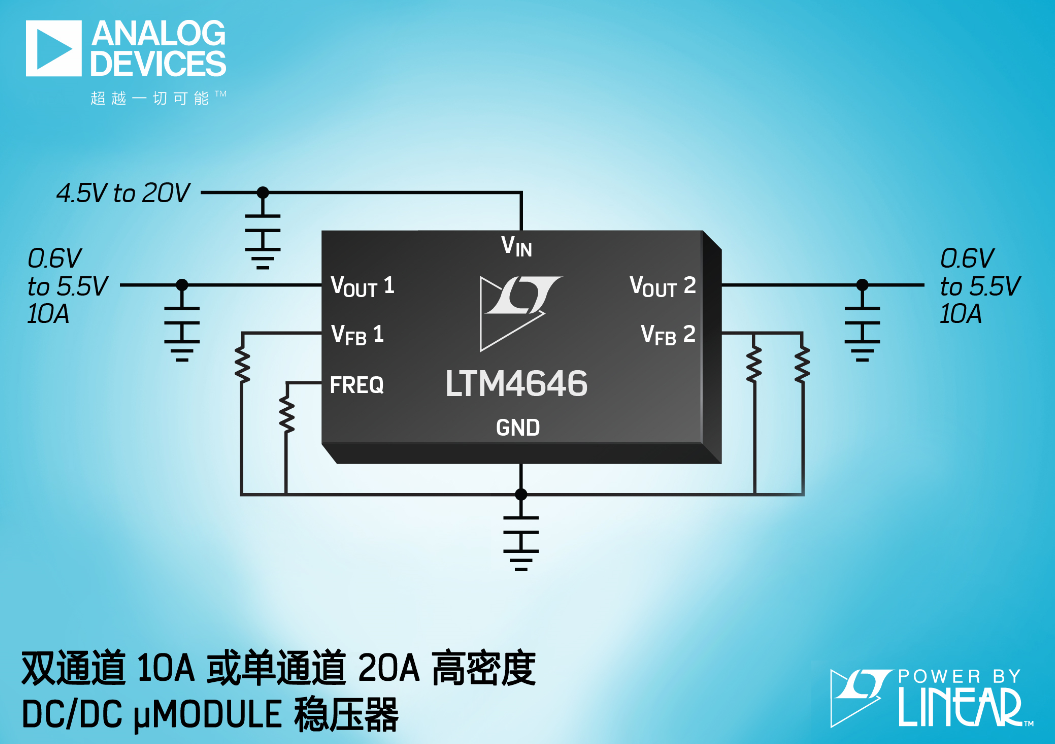

中国,北京 – 2018 年 2 月 1 日 – Analog Devices Inc. (ADI) 宣布推出 Power by Linear™ 的LTM4646,该器件是一款采用 5V 或 12V 输入电源轨的双通道 10A 或单通道 20A 输出、降压型 µModule® 负载点稳压器。LTM4646 内含电感器、MOSFET、DC/DC 控制器和支持组件,并采用 11.25mm x 15mm x 5.01mm BGA 封装。与先前的 2 个单通道 10A 输出模块解决方案相比,LTM4646 使解决方案尺寸缩减了 25% 以上。凭借其双通道稳压器设计、小封装尺寸和精准的电压调节,LTM4646 可满足高密度系统板的 PCB 面积限制条件,能够为 FPGA、ASIC、微处理器和 GPU 等低电压和高电流器件供电。该器件的应用包括 PCIe 板、通信基础设施、基于云计算的系统、以及医疗、工业、和测试与测量设备。

确保在整个电压、负载和温度范围内 (–40°C 至 125°C) 的总输出电压 DC 准确度为 ±1.5%。此外,两个输出端上的板载远端检测放大器还可补偿由 PC 板走线阻抗因大负载电流而引起的电压降。LTM4646 具有可选的内部或外部反馈环路补偿,从而使用户能够在尽量减少输出电容器数量的同时优化环路稳定性和瞬态性能。


在 12VIN 至 1.0VOUT 转换时的峰值效率为 86%。在具有 200LFM 气流时,LTM4646 可在高达 85°C 的环境温度下持续提供完整的 20A 电流。电流模式架构允许执行多相并行操作,以利用非常优越的均流能力增加输出电流。


单独使用时,LTM4646 在 4.5V 至 20V 的输入范围内工作。当 5V 外部偏置可用时,该器件能够依靠 2.375V 电压供电工作。输出电压的可调范围从 0.6V 至 5.5V,因而使得该器件不仅能产生用于数字设备的低电压,还可产生系统总线电压中通常需要的 2.5V、3.3V 和 5V。开关频率可利用一个电阻器设置在 250kHz 至 1.3MHz 的范围内,而且亦可同步至一个频率范围为 300kHz 至 1MHz 的外部时钟,以适合那些对噪声敏感的应用。此外,该器件还拥有过压和过流保护功能。
