PI Cypress联合推出兼容USB-PD标准的快速充电器参考设计

2016-03-08 10:52:26来源: EEWORLD
日前,Power Integrations公司与Cypress Semiconductor Corp.联合推出一款适合智能移动设备充电器应用的兼容USB-PD协议的20瓦AC-DC电源转换器参考设计。该设计同时采用了Cypress的EZ-PD™ CCG2 C型USB端口控制器与Power Integrations的InnoSwitch™-CP的离线式恒压/恒流反激式开关IC。可使设计师实现快速、紧凑和高能效且符合各项标准的电源适配器设计。

InnoSwitch-CP通过提供恒功率输出特性,使得电池供电的设备在任何既定输出电压条件下均可从充电器获取最大功率,从而节省充电时间并降低成本。Power Integration高级应用工程师、实验室经理阎金光表示,InnoSwitch-CP IC采用Power Integrations公司创新的FluxLink™技术,兼顾了初级侧的简单设计和次级侧的快速响应及精准控制,而且不需要光耦进行隔离。

该芯片还集成了反激控制器和650V MOSFET,反激式控制器可避免两个功率MOSFET发生交越导通,从而更快速准确地实现优异的恒压/恒流调整率和极低的空载功耗。在不同电压、负载、温度及批量生产条件下,均能满足优于3%的稳压精度。

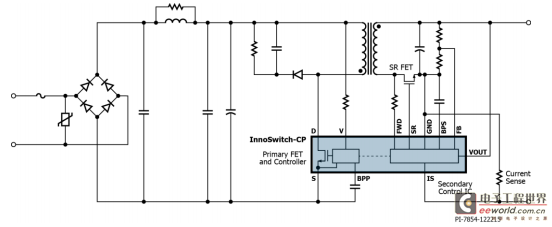

InnoSwitch™-CP的拓扑

FluxLink技术还可轻易实现安全的同步整流工作,有助于设计出极高效率的电源。在整个功率范围内效率均高于90%,而空载功耗尽低于10mW。

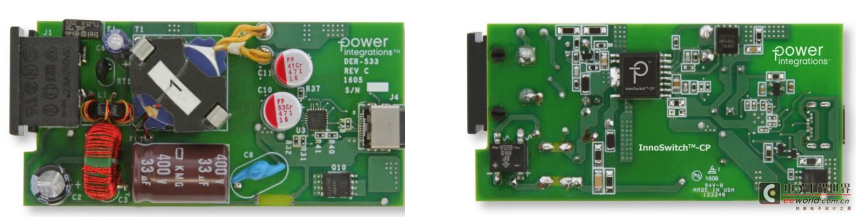

如图所示,Power Integrations的InnoSwitch™-CP和Cypress的EZ-PD CCG2 C型USB端口控制器结合的方案,设计非常简单,无需大量额外器件,且功能足够完善。


关键字:PI  Cypress

编辑:冀凯 引用地址:http://www.eeworld.com.cn/dygl/article_2016030826475.html
