PI阎金光:InnoSwitch-CP让QC3.0快充更简单安全

2016-02-17 16:56:55来源: EEWORLD 关键字:PI  InnoSwitch  快充
    自1988年成立至今,PI一直专注于高压电源控制,产品包括AC/DC转换器(应用于包括电脑、家电以及手机等产品),LED适配器以及IGBT相关产品。

快速的必然趋势

    随着手机电池容量越来越大,人们使用手机频率越来越多,快速充电已经成为手机越来越必须的功能。主要有两个方法提高输出功率,一种是提高电流一种是提高电压,提高电流的话线材上的功耗损失会很大,因此QC协议往往采用提高电压的方法增加功率输出,所以充电协议要求可以互相通信,这样能够保证电压随时控制。

    Power Integration高级应用工程师、实验室经理阎金光表示,“QC3.0相比QC2.0,实现更缓慢的电压阶跃,这样可以避免电压切换时造成的发热,同时由于移除了手机的DC/DC转换器,还可简化无线充电架构。”



    阎金光表示,“快充目前面临多重挑战,首先是元器件的尺寸、效率,其次是变压器需要经过优化,第三是需要兼容老的快充标准,最后则是需要有过压保护等措施。”

PI InnoSwitch-CP让快充更简单安全

    PI最新推出的InnoSwitch-CP系列采用PI特有的FluxLink技术,利用初级与次级侧之间的磁感耦合,确保了既实现了初级侧的设计简单,同时又拥有次级侧的控制精准特点,此外由于FluxLink自带隔离,因此无需额外的光耦进行隔离。

    “我们的所有产品都会经过6KV的脉压测试,通过UL、TUV、CQC等认证,是绝对符合安规测试的。”阎金光表示。

    InnoSwitch-CP完全符合QC 3.0标准,最大输出22W,该IC集成了反激控制器及650V MOSFET。InnoSwitch-CP具有精度高(±3%)、效率高(90%以上)、空载功耗低(<10mW),保护功能完备等特点。

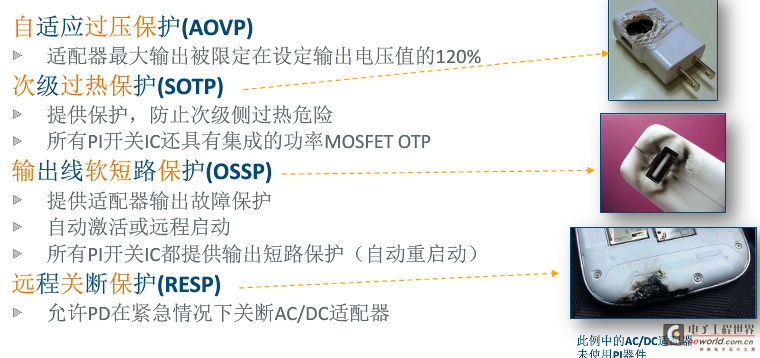

    各种安全保护确保不会出现过热烧毁的危险。

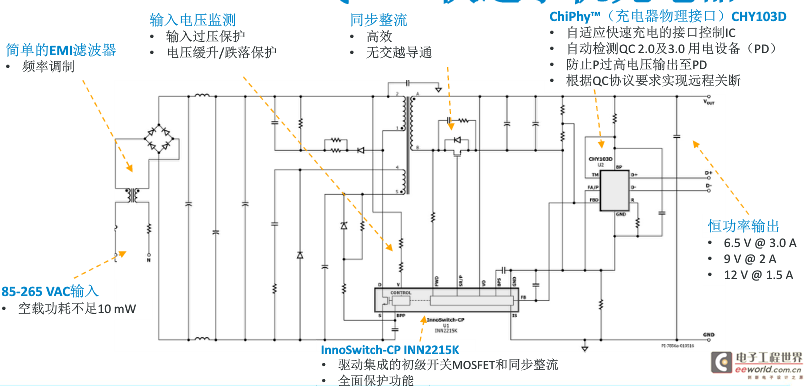

    如图所示,此为20W QC3.0快充原理图,整体设计方案非常简单。包括前置的滤波,之后是InnoSwitch-CP,最后为ChiPhy CHY103D物理接口。该方案无需复杂的变压器,并且对元件公差不敏感。此外,PI还提供了PI Expert在线变压器设计软件,方便设计。
