MPS可扩展模块一让大电流设计更加简洁

2018-11-01来源: MPS 关键字:MPS  FPGA  ASIC  电源模块

如今,由于FPGAs和ASIC的快速普及,也给电源模块设计带来了一定的挑战一一应用需要更宽的无线网络带宽来驱动,而数据中心则需要更高的功率密度、更快的负载瞬态响应和更智能的功率管理功能。因此,理想的电源模块解决方案需变得更加紧凑、人性化可定制、易于使用,同时功率传输能力绝不可输于传统设计。


MPS的这款产品MPM3695-25便是理想中电源模块解决方案的完美代表。MPM3695-25作为—款业界领先的可扩展模块,可提供高达250A峰值电流、200A持续电流和低至0.5V的输出电压(见图一)。相比于分立负载点(POL)电源解决方案,MPM3695-25能提供更高的功率密度(高达60%),可为多个器件提供核心电源。MPM3695-25的封装尺寸仅为10x12x4mm, 可轻易满足设计板尺寸要求,是FPGA、ASIC和服务器应用的理想之选。

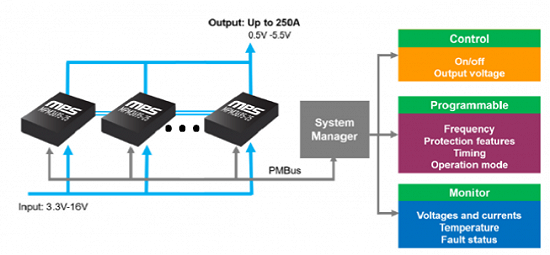

图一:MPM3695-25—览图


紧凑型功率模块本身就需要更高的效率和更强的散热能力。MPM3695-25采用引线框架封装技术,不仅缩小了封装尺寸,还大大优化了电流处理能力,直接且有效地将热量散至PCB板上。良好的散热性能,让MPM3695-25更加易于设计,有效地节省了大功率器件的功率损耗。通过堆叠多个器件,输出电流可以高达250A,这远远超过了竞争对手的130A。MPM3695-25还集成了单片降压转换器和电感,介于高效的工作效率,功率密度为2.25kW/inch3;其输出电压为3.3V,输入电压为12V,峰值效率高达94%远高于竞争的91% (见图二)。

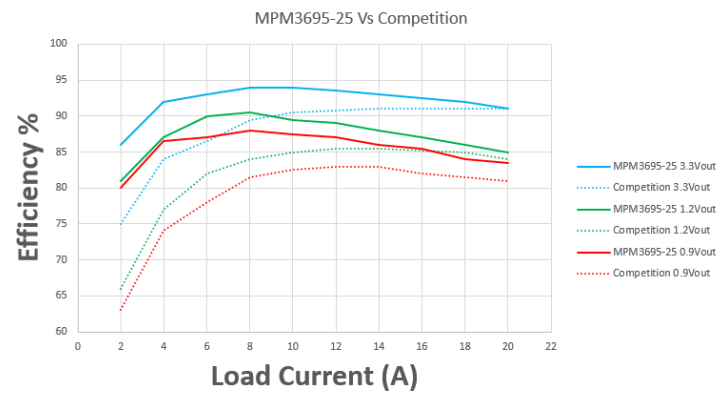

图二:工作效率--MPM3695-25 vs.竞争对手


在FPGA和ASIC应用中,为了能满足核心电源的电压要求,功率调节器的快速暂态响应能力变得至关重要。负载瞬态时,用来维持输出的输出电容占据了重要的电路板面积。


MPM3695-25通过采用多相恒定导通时间(MCOT)控制模式,最小化输出电容器需求,巧妙地解决了这一难题。故在瞬态响应时,MPM3695-25可以动态调节开关频率,最大限度地降低了输出电容能量需求。MCOT控制模式还避免了传统电流-电压模式控制方案中复杂的补偿网络,从而简化了转换器的设计。


由于MPM3695-25是一款模块化产品且具有可伸缩性,故可称为单级解决方案一不但简化了PCB布局和功率级设计,还减少了产品开模时间。MPM3695-25先进智能的功能特性使其能够兼容PMBus,为用户提供了全定制设计和可编程性方案,实现了时序、电流限值、{跳频模式、连续导通模式(CCM)和关键参数监控的全程可编程功能。


MPM3695-25电源模块是当今业界FPGA和电信应用中领先的解决方案,其上市时间短、功率密度高、具备智能电源管理能力。MPM3695-25的模块化特性最大限度地简化了原理图和布局设计工作,其创新的MCOT控制方案完美地规避了复杂的补偿网络。可编程和电源管理功能允许MPM3695-25适用于各种应用。
