可轻松连接数字和物理世界的Trinamic智能步进电机

2018-09-26来源: EEWORLD 关键字:步进电机

2018年9月17日于德国汉堡,嵌入式和机械电子解决方案电机和运动控制芯片的领先制造商TRINAMIC运动控制公司,推出了用于家用电子设备智能电机的PD57/60-1076和PD57/60-1276产品系列。

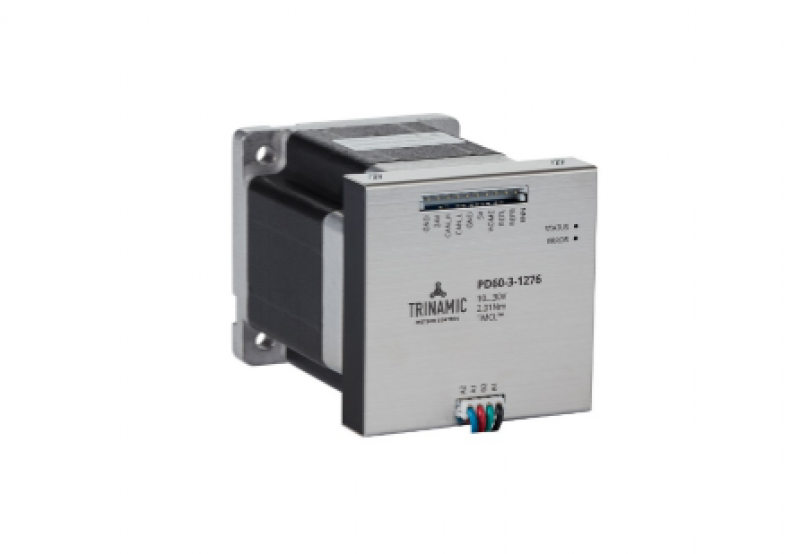

【图为 PD57/60-3-1276】



这些驱动器配备了Trinamic的最新驱动技术,如流行的无噪声电流控制模式StealthChop、第二代无传感器负载检测StallGuard,以及与负载相关的电流控制CoolStep。 PD-1276配有磁性SensOstep编码器,可以可靠地检测步进或位置损失 - 即使在静止状态下也是如此。



Trinamic的首席执行官和创始人Michael Randt解释说:“在超过15年的时间里,Trinamic生产智能集成机电一体化装置,其重点是实验室自动化或特殊机械等行业的易用性和快速应用开发。我们今天推出的产品通过高扭矩的坚固驱动扩展了原有组合。”



与所有PANdrives一样,新产品将最新的发动机控制技术与易用性和快速实施相结合。尽管PD-1076产品系列通过简单的步进/方向信号进行控制, PD-1276产品系列配备有工业标准CANopen协议,或者配备有TMCL mini-PLC,该TMCL mini-PLC可以执行编入免费易用的TMCL-IDE中的独立的应用。



这些PANdrives设计用于10V ... 30V的电源电压,提供0.55 ... 3.1Nm的保持扭矩。为了确保步进电机运行平稳,这些智能电机具有最先进的特性集,包括Trinamic的StealthChop、SpreadCycle、StallGuard2和CoolStep。因此,PANdrives可以实现精确,平滑的应用,同时降低噪音水平和能耗。


特点与效益:
- NEMA23或NEMA24步进电机

- 0.5 ... 3.1Nm

- + 10 ... + 30V直流电源电压

- 最高3A RMS电机电流

- 每一步高达256微步

- StealthChop,SpreadCycle,StallGuard2和CoolStep

- UART配置接口(PD57 / 60-x-1076)

- CAN总线接口(PD57 / 60-x-1276)

- TMCL或CANopen协议
