谁发明了第一台混合信号示波器?

2016-08-17 13:00:39来源: eefocus


一直以为,第一台混合信号示波器是HP在1996年推出的54645D。其实在这之前的好几年大概是1991年,Tektronix就推出了混合信号示波器,但当时Tektronix并不这么叫,而是称呼为Logic scope,逻辑示波器,一个怪怪的称呼。从这个名称上也看得出来,当时Tektronix更偏重于逻辑分析仪。事实上这款仪器也提供了非常强悍的性能,通道多达16路,每一通道的带宽高达500MHz,采样率2Gsps,输入阻抗1MΩ//2.5pF,有源探头。所有这一切指标在当时是非常高的,主流高端示波器的指标也不过如此,比如TDS620也只不过是这个指标,而且是两通道。同是500MHz,只是通道数增加到4个,采样率增加到2.5Gsps,存储深度达到15k的TDS644B售价却高达14,950 美金,由此可想而知TL216就算不是天价,也贵的离谱。

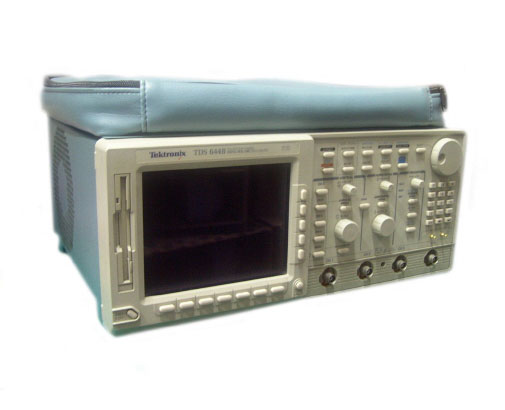

TDS644B

作为一款16通道,兼具示波器和逻辑分析仪功能的仪器,提供高达2Gsps的同步采样率,突破了当需要同时测量超过4个通道时一般示波器的限制,而且就算你要查看并行总线时域情况,也能获得模拟通道的效果。很好的解决了一个系统中模拟和数字信号共存的探测问题,但TL216当时瞄准的应用并不是现在MSO的传统领域——测试混合信号IC,因为当时混合信号IC还没有真正兴起。直到像Microchip这样的厂商推出混合mcu之后,Agilent才推出了54645D,不但取得了成功,还一举奠定了MSO的基本架构。

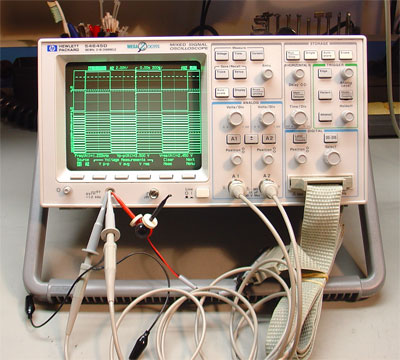

第一代MSO,采用MegaZoom1技术

当然54645D的性能比起TL216来有很大差距,可以说根本不在一个档次。54645D的基本参数是模拟2通道,100MHz带宽,200Msps的采样率,16个逻辑通道提供400M/200Msps的采样率(半通道/全通道模式),但存储深度却高达1MB/ch。TL216差不多比54645D早了5年,而且TL216除了提供示波器上常见的边沿,毛刺,码型触发以外,还率先提供了时间间隔和顺序触发模式,这对于检测建立/保持时间违规,握手时序是非常有益的。54645D并未在触发模式方面做出太大突破,只是加强了码型触发功能。除了提供强大的触发功能以外,TL216还提供了就算今天看来也非常有特色的有源探头,而且所有通道的输入阻抗都是1MΩ//2.5pF,这无论对于模拟信号还是数字信号,都能有效降低负载效应,也不用刻意进行探头焊接。TL216的探头也跟我们今天熟悉的MSO逻辑探头是不同的,“podlet-style”替代了常见的“pencil-style”,探头尖是标准的0.1inch(2.54mm)这对于贴片或密引脚的芯片探测来说,简直就是量身定制。

TL216的功能现在看起来有很多都是超前的,但瞄准的市场应用却是硬件性能测试、多通道数据采集、复合信号分析、A/D 和 D/A 分析、硬件时序分析,而不是现在MSO所关注的嵌入式设计,当时虽然嵌入式这种说法,但54645D却是盯上了混合MCU测试这样的应用。加上TL216 昂贵的售价一定在很大程度上损害了市场的接受度,要知道当时就算同等性能的4通道示波器也要1万多美金,反正不管怎么说这款Tektronix历史上做出的跟MSO最接近的产品失败了,并没有后续。反而是性能比TL216低很多,但价格也容易为客户接受的54645D取得了成功。这不能不说是一个产品总是以市场需求为导向的典型案例。Tektronix在2006年卷土重来,重行杀回MSO市场,这次它采用了已经成市场标准的Agilent的MSO架构,而另外两家示波器厂商一看Tektronix有了动作,也迅速跟进,这也燃起了MSO的一场混战,也使得MSO迅速普及开来。

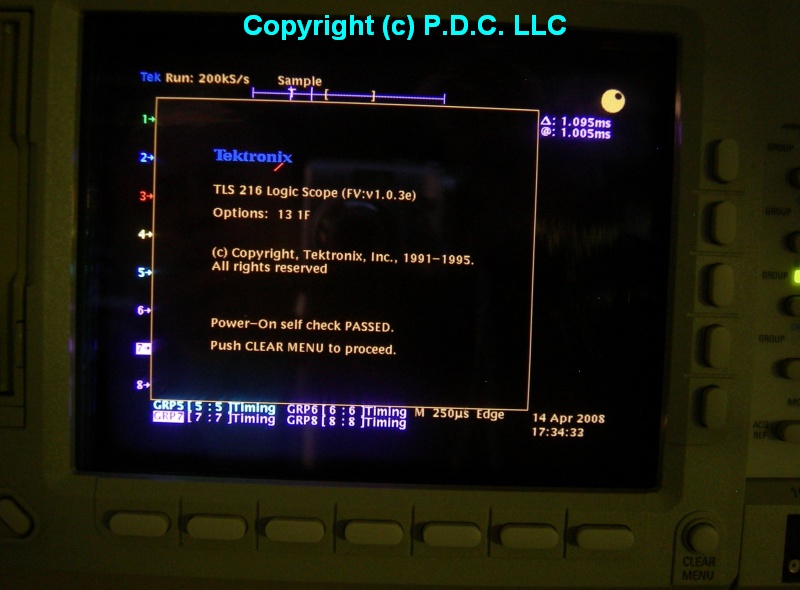

TL216提供16个通道的校准,1kHz@0.5V,支持MS-DOS

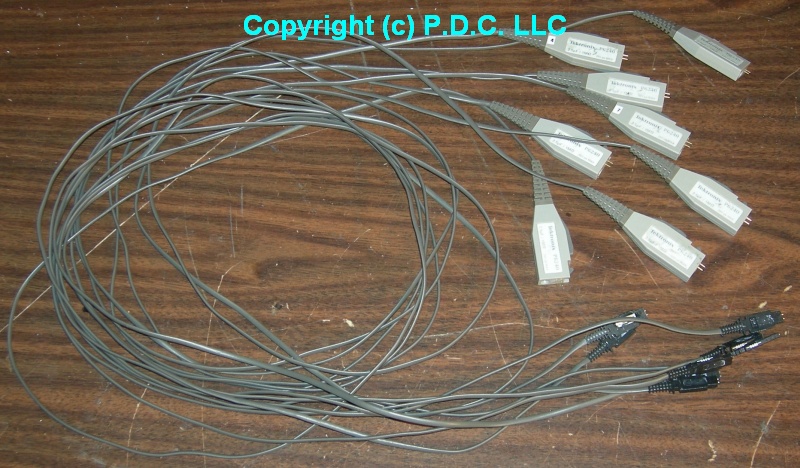

P6240 podlet-style 探头,尖端标准间距2.54mm。

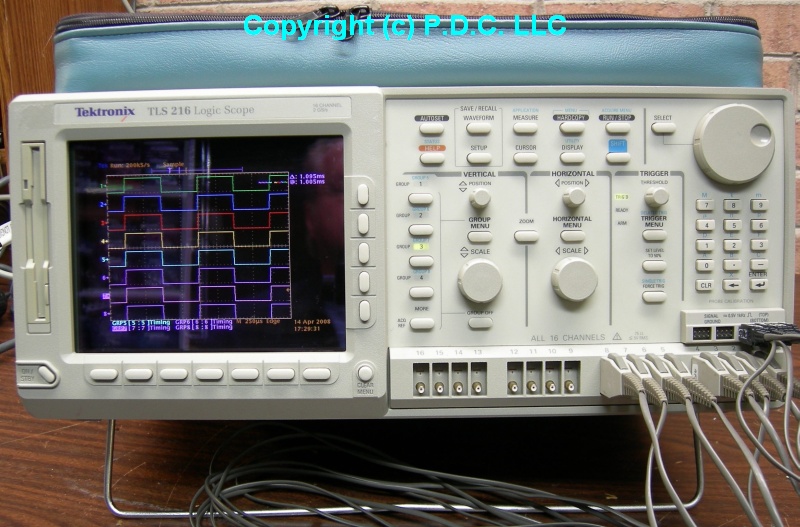

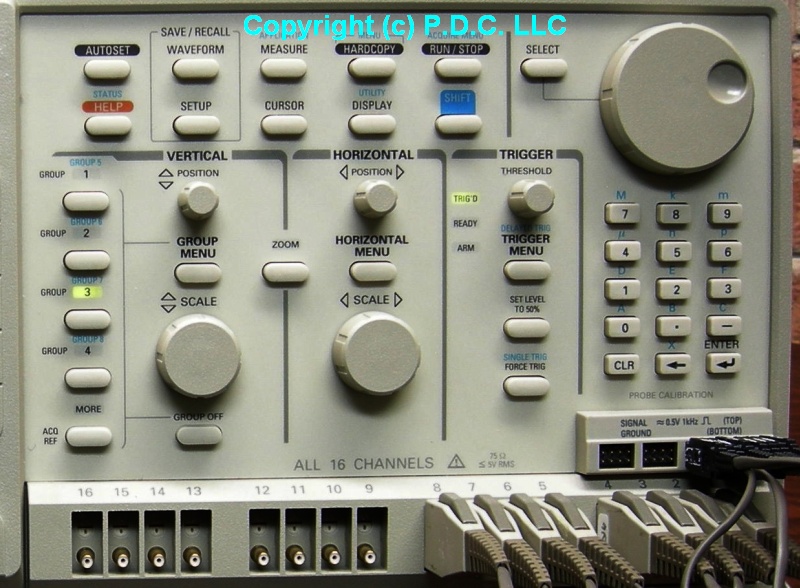

TL216 面板

生产期间:1991~1995

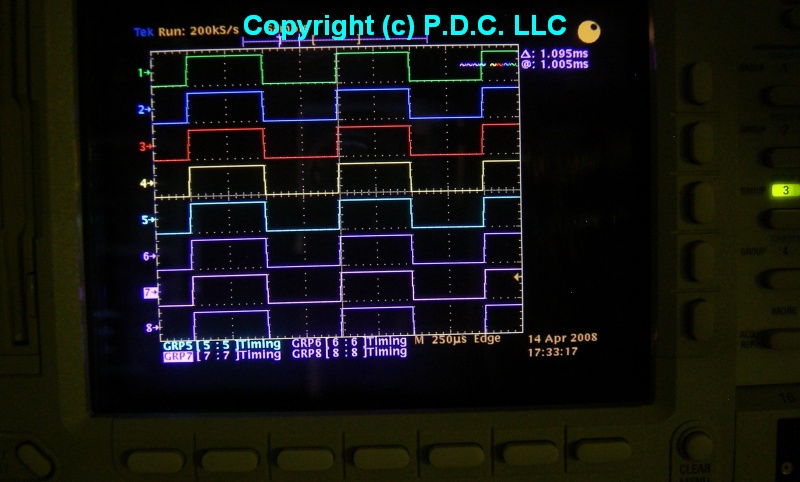

测试界面

关键字:发明  混合信号  示波器

编辑:什么鱼 引用地址:http://www.eeworld.com.cn/Test_and_measurement/article_2016081716773.html
