GSM光纤直放站射频测试简介(一)

2016-08-14 10:51:32来源: eefocus
     光纤直放站与无线直放站的最大区别在于施主基站信号的传输方式上,无线直放站通过接收空间传播的无线信号进行放大,从而扩大基站的覆盖范围。光纤直放站是通过光纤进行传输,采用光信号接收器和转换器连接偏远的区域。      光纤直放站相对于无线直放站来说,成本相对较高,而且需要敷设光纤,设计和施工难度也较大,但与无线直放站相比,光纤直放站有着无可比拟的优点,光纤直放站主要运用在以下几个不具备安装无线直放站条件的情况:
      1、覆盖区域距离基站较远,在该地无法取得基站无线覆盖的信号。
      2、覆盖目标区域无线环境非常恶劣,需要采用天线阵对该区域进行覆盖,而该区域无法布放粗大的馈线的情况下,采用光纤直放站,布放光纤传输信号方便设计和施工。       摩尔实验室近期组织相关人员对光纤直放站的测试进行研究,同时也在第一时间将测试经验分享给读者。光纤直放站的测试主要有以下内容:
      工作频段,系统增益,载频通道数,增益可调范围,带内波动,标称最大输出功率,每载频带外增益,杂散发射,上行噪声系数,矢量幅度误差,传输时延,输入驻波比,带内互调,带外互调,上行底噪抑制功能,网管功能,环境试验,电源适应性,安全试验,电磁兼容试验。       本期开始为大家介绍的是光纤直放站的射频测试。       1:工作频段
       指标要求及标准:
       上行: 885~909/1710~1785MHz;下行: 930~954/1805~1880MHz

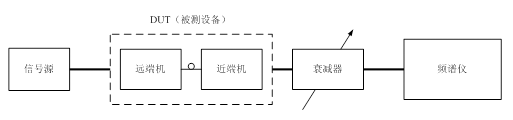

       测试连接图:
测试步骤:
900MHz:
上行:
      1、 将仪器和设备按照图进行连接;
      2、 在设备上依次设置885MHz、890 MHz、897MHz、909MHz信道号;
      3、 从信号源上依次加入885MHz、890 MHz、897MHz、909MHz信号,观察频谱仪上是否有信号输出。
下行:
      1、 将仪器和设备按照图进行连接;
      2、 在设备上依次设置930MHz、938MHz 、946MHz、954MHz信道号;
      3、 从信号源上依次加入930MHz、938MHz、946MHz 、954MHz信号,观察频谱仪上是否有信号输出。1800MHz:
上行:
      1、 将仪器和设备按照图进行连接;
      2、 在设备上依次设置1710MHz、1725MHz、1740MHz、1755MHz、1770MHz、1785MHz信道号;
       3、 从信号源上依次加入1710MHz、1725MHz、1740MHz、1755MHz、1770MHz、1785MHz信号,观察频谱仪上是否有信号输出。
下行:
      1、 将仪器和设备按照图进行连接;
      2、 在设备上依次设置1805MHz、1820MHz、1835MHz、1850MHz、1865MHz、1880MHz信道号;
      从信号源上依次加入1805MHz、1820MHz、1835MHz、1850MHz、1865MHz、1880MHz信号,观察频谱仪上是否有信号输出。2:系统增益
      指标要求及标准:
          最大增益50dB; (依据厂家)
          最大增益误差不超过±2dB
测试连接图:
测试步骤:
1、按图所示连接测试系统;
2、将信号源输出通过电缆接至被测设备输入端口,再将功率衰减器及连接电缆总损耗值作为偏置输入频谱仪中;
3、关闭反向链路(测量前向输出功率)或关闭前向链路(测量反向输出功率);
4、将GSM信号源设置为该直放站工作频率范围内的中心频率或指配信道的中心频率,将被测直放站增益调至最大;
5、调节信号源输出电平直至ALC起控点,频谱仪上直接显示的每信道功率应在被测直放站厂商声明的最大输出功率的容差范围内;
6、记录被测直放站的输出功率电平Lout(dBm)及输入电平(GSM信号源输出电平减去连接电缆的损耗值)Lin(dBm)。3:载频通道数
    指标要求及标准:
系统所能支持的最大载频通道数;
要求:最少可支持24载频(或由厂家定义。)
测试连接图:
 测试步骤:
      1、按图所示连接测试系统;(也可以用功率计替换频谱仪测试)
      2、关闭前向链路;
      3、将GSM信号源设置为该直放站工作频率范围内的中心频率,并使其产生CW信号;
      4、将设备信道号按照间隔600kHz的顺序依次设好,全部通道开关打开;
      5、调节GSM信号源的电平直至直放站的输出功率为最大输出功率-5dB;
      6、加入扫频信号,从885MHz扫到909MHz,设置频谱仪为MaxHold模式,直至频谱稳定;
      7、观察频谱,看载频数量。4:增益可调范围
指标要求及标准:
      0~30dB连续可调,增益调节步长≤1dB(或由厂家规定)
测试连接图:
测试步骤:
       1、 按图所示连接测试系统;
       2、 调被测直放站增益为最小,从频谱仪读出被测直放站的输出功率电平Loutmin;
       3、 调被测直放站增益为最大,从频谱仪读出被测直放站的输出功率电平Loutmax;
       4、 增益调节范围ΔG=Loutmax-Loutmin(dB);5:带内波动
指标要求及标准:
         ≤3dB(峰峰值)
测试连接图:
测试步骤:
       1、按图所示连接测试系统;
       2、设置直放站增益为厂家标称的最大值;
       3、信号源起、止频率设置成比被测直放站工作频带宽,电平调至比ALC电平低5dB;
       4、分别测试高、中、低信道内输出功率电平,其最大功率电平和最小功率电平之间的差值,视为带内波动。       以上是针对GSM光纤直放站射频测试的简单介绍,下期我们会继续为大家介绍标称最大输出功率,每载频带外增益,杂散发射,上行噪声系数,矢量幅度误差的测试方法。
