一、异频介损测试仪技术参数

1. 高压输出:0.5~10kV,每一档增加500V,共有十档, 输出容量:1.5KVA
2. 准确度: tgδ:±(读数*1.0%+0.04%);Cx:±(读数*1.0%+5PF)
3. 分辨率: tgδ:0.01%;Cx:1pF
4. 测量范围:0.1%<tgδ<50%  3PF<Cx<60000PF、10KV时,Cx ≤30000PF   ||   5KV时,Cx ≤60000PF
5. 电源: AC 220V士10%,50士1Hz
6. 谐波适应:≤3%
7. 使用条件: -15℃-50℃;相对湿度:<80%
8. 外型尺寸: 460×335×340mmP3
9. 重量: 30kg

二、异频介损测试仪外观结构

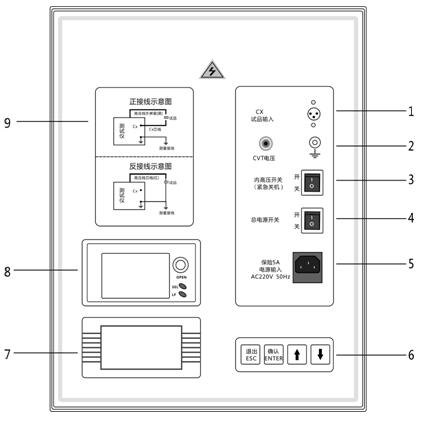

1. 控制面板图(图 2)及高压背板图(图3)


                                                                                                       图(2)







二、面板功能介绍:

1--CX试品输入;2--测量接地;3--开关;4--开关;5 --电源输入;
6 -- 按键区;7 --显示屏;8--打印机;9—测试接线示意图
