LabVIEW的创建程序框图

2015-07-24 11:13:58来源: dzsc 关键字:LabVIEW  程序框图
  创建前面板后,前面板窗口中的控件在程序框图窗口中对应为接线端。在前面板窗口的主菜单选择“窗口→显示程序框图”(快捷键为<Ctrl+E>),或者直接双击所添加的框图对象,即可将前面板的设计界面切换到程序框图窗口,即程序框图的创建界面。

  此时的程序界面窗口如图1所示。在该界面中将会自动显示函数选择面板;从该面板中可以选择或添加所需要的函数对象、编程对象等各种和编程有关的函数对象。

  在程序框图窗口中创建与前面板对象相对应的程序框图时,需要在该程序框图界面中添加节点对象和使用连线连接各对象。

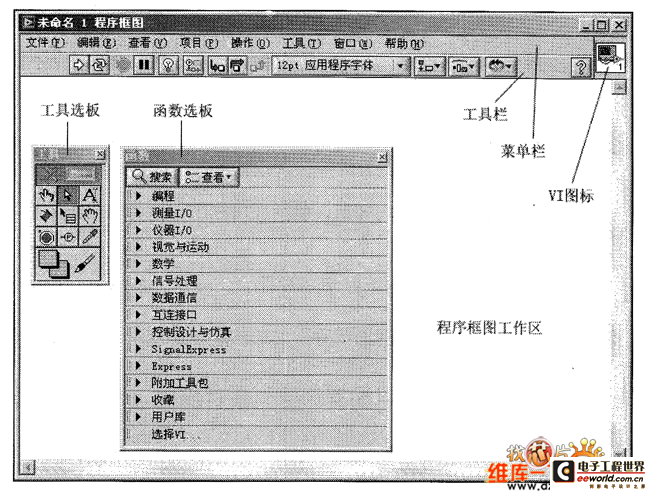

  图:空白的程序框图窗口
