使用泰克数字荧光示波器测试晶体管饱和压降

2015-07-13 10:19:42   来源:dzsc

关键字: 泰克  数字荧光示波器  晶体管  饱和压降

  电子镇流器的设计人员对半桥驱动晶体管的交越失真非常关注,交越失真的优化与否直接影响了两半桥驱动晶体管是否能安全可靠地工作。显然,半桥驱动晶体管的饱和压降Vcesat 对交越功率影响很大。那么如何测得这一约为0.3V的晶体管饱和压降Vcesat呢?在几百伏电压开关频率约为40kHz的电压冲击下,很多示波器在量程仅为几伏时,通道业已饱和, 根本无法测得半桥驱动的晶体管饱和压降Vcesat及波形, 因而无法分析交越失真功率。

  在这里,我们介绍如何使用泰克TDS5034B示波器来测量饱和压降Vcesat。TDS5034B具有不错的通道抗饱和能力, 可以准确测得Vcesat及波形, 为半桥驱动晶体管交越失真的优化提供了可靠的分析手段。本文的第一部分将介绍如何用TDS5034B 及 P5100测试电子镇流器中半桥驱动晶体管的饱和电压及波形。

   众所周知,“控制芯片+逻辑级驱动(Igt 5mA,10mA)双向可控硅”的方案已广泛用于白色家电,经过优化的Igt门极驱动电流是此类应用的关键。本文的第二部分将介绍如何用泰克的TCPA300电流放大器、TCP312探头系统及TDS5034B系统(精度为1mA)测量电风扇控制电路中逻辑级驱动双向可控硅的门极驱动电流及其控制响应。

       在电子镇流器中功率晶体管Vcesat及波形的测试

\

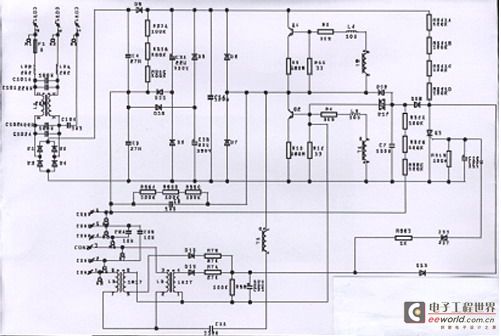

                  图1,电子镇流器线路图及功率半桥驱动晶体管Q1/Q2



  对日光灯工作频率的研究发现, 当频率在20kHz~60kHz时,日光灯的发光效率最高。图2是图1中半桥驱动晶体管在正常工作时的电压电流波形,其频率约为40kHz。

\

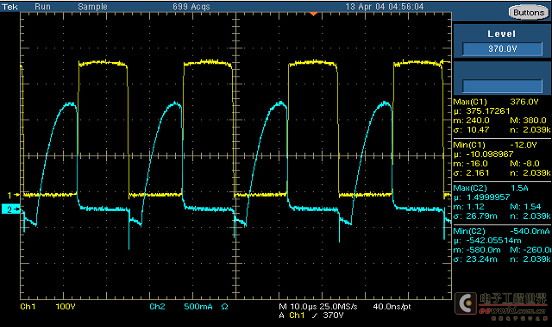

       图2,图1中半桥驱动晶体管在正常工作的电压电流波形,其频率约为40kHz



  电子镇流器的设计人员对半桥驱动晶体管的交越功率失真非常关注,因为它影响了半桥驱动晶体管安全可靠地工作。众所周知,P=V*I,且此两半桥驱动晶体管工作在约40kHz半桥驱动的高低压开关交换状态。 显然,Vcesat 对交越功率失真影响很大。如何测得这一约为0.3V的电压?很多示波器在量程约为几伏时,在几百伏电压频率约为40kHz的电压冲击下,通道业已饱和。但泰克TDS5034B具有卓越的抗饱和能力。以下是用TDS5034B 及 P5100测得的导通时的饱和电压波形。

\

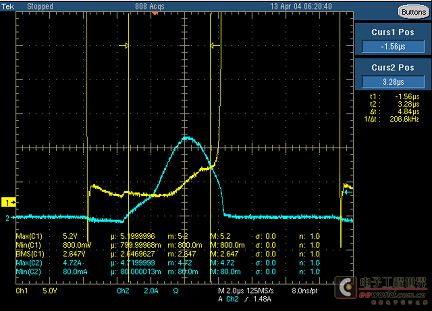

         图3,使用泰克TDS5034B 及 P5100测得的导通时的饱和电压波形



       用TCPA300电流放大器、TCP312探头系统及TDS5034B系统(精度为1mA)测量电风扇中逻辑级门极驱动双向可控硅Igt及其控制响应
