阴极射线示波器

2015-05-06 09:52:31来源: elecfans 关键字:阴极射线  示波器

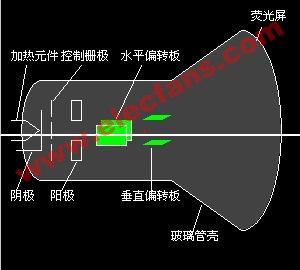

图说明了阴极射线示波器(cathod - ray oscilloscope)的基本特征。管体由玻璃制成,并被抽成高度真空。阴极被灯丝加热后发射电子。阳极与阴极间有几百伏的电压差,电子朝向阳极加速。阳极上有一个小孔允许极细的一束电子通过。这些被加速的电子将进入偏转区,在那里它们产生水平和垂直两个方向上的偏转。

最后,这些电子轰击一个由能发射可见光的物质(磷)所覆盖的荧光屏的内表面。如果阳极和阴极间的电压差保持恒定,电子的偏转量与垂直偏转板间的电位差成正比。水平偏转板间的电位差,可以使电子在y方向上运动。


因此,电子束撞击荧光屏的点的位置依赖于水平和垂直偏转电压。
