力科电流探头的使用

2015-04-28 09:51:26   来源:eefocus

关键字: 力科  电流探头  霍尔效应  变压器技术

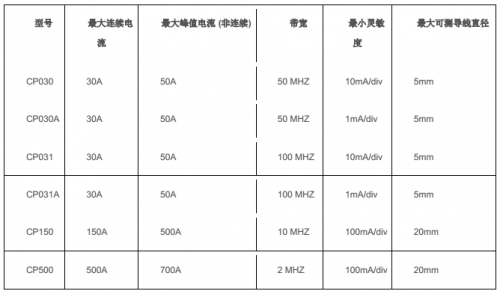

力科电流探头基于霍尔效应和变压器技术,有多个型号可供选择。带宽最高可达100MHz;灵敏度最高可达 1mA/div;可测最大700A的峰值电流。下图是力科目前提供的电流探头:

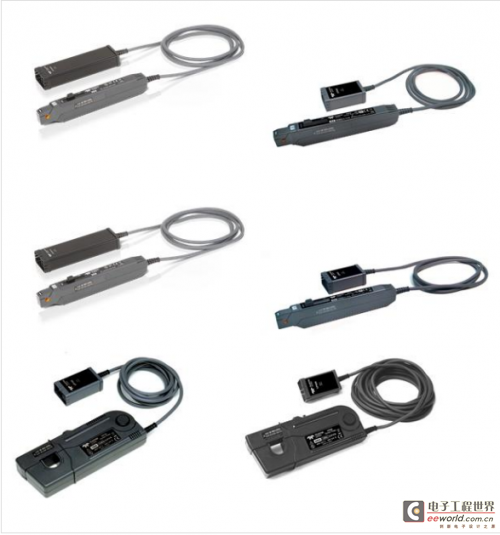

图1: 从左上顺时针依次为CP030A,CP030,CP031,CP500,CP150,CP031A



提高探头灵敏度

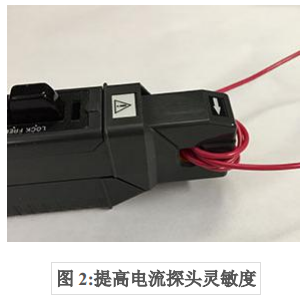

有时候需要电流探头提供更高的灵敏度用以测试非常小的电流,可以像图2一样将导线多缠绕几圈。





电流探头符合变压器原理,灵敏度提升的倍数与线圈匝数一致。但要注意插入损耗以匝数的平方而递增。比如缠绕10圈,灵敏度提高10倍,而插入损耗增加100倍。通常来说,这不是问题,小电流不会在插入损耗上产生足够高的电压。
