使用测温电桥来控制散热风扇

2015-04-08 10:36:00   来源:eechina

关键字: 散热风扇  测温电桥  热敏电阻

        从个人电脑到平板电视,任何带电源的消费类产品,其背部都会有一台小风扇,用于电路冷却。当谈到控制风扇时,使用热敏电阻替代热电偶的做法已变得更流行。
使用热敏电阻来控制温度已不是什么新鲜事,自20世纪70年代以来,该器件就被用来测量PCB散热器温度的升降情况。本文将探讨其在风扇控制中的工作情况和性能,以减少噪声,并提高效率。
在基于热敏电阻的风扇控制中,如果环境温度上升到高于室温状态,测温电桥将检测到温度的上升,并开启风扇。这一工作是全自动的,当环境温度回到室温时,风扇将会关闭。
负温度系数(NTC)热敏电阻能够非常有效地检测出环境温度的上升。因为是负温度系数,当环境温度上升时,热敏电阻的阻值将降低。本例中的测温电桥在控制风扇工作的过程中,利用的就是热敏电阻的这一独特特征。
测温应用
电路中的风扇通过对电路进行适当冷却,可增强能效,降低风扇所产生的噪声效应。电气噪声通常是由于风扇未能在全功率条件下工作而产生的。

\

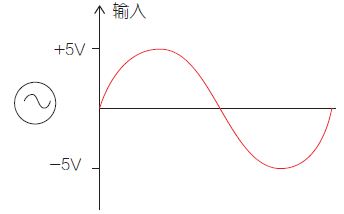

图1:比较器电路中的输入信号。


\

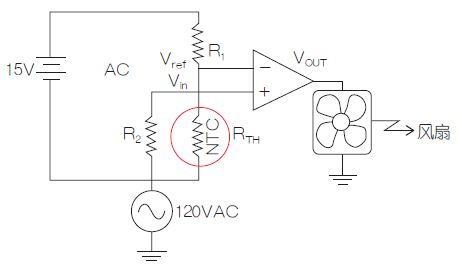

图2:测温电桥电路。

图2给出了用于风扇控制的典型测温电桥电路。电阻R2(50W、300Ω)由下式确定,它将影响输入信号。

\


将图1中的输入信号施加到图2的比较器电路。


[1] [2]
