仪表表盘图像无线识别装置

2015-01-07 09:49:27来源: newmaker 关键字:仪表表盘  图像  无线识别装置
工业现场中,有大量的传统仪表不具有数据通信能力,仅有就地显示功能,通过图像识别技术可以得到这类仪表的读数进行本地显示,然后读数信息通过流程行业无线通信网络传输到控制系统。无线读表器作为一种仪表表盘图像无线识别装置,可以将这类传统仪表的参数以无线方式集成到监控自动化系统中,确保员工安全和提高工作效率,进一步提高生产过程自动化水平。

概述

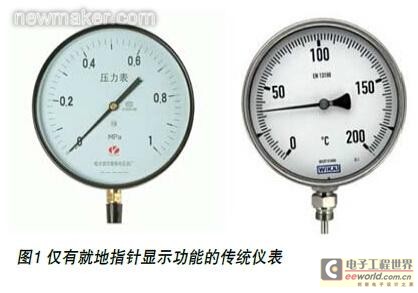

工业现场中,有大量传统仪表仅有就地显示功能,需操作人员去仪表安装现场就地读数,与控制室无任何联系,根本谈不上与控制系统通信的问题。像就地显示的压力表、温度计、真空表等等(见图1)。

newmaker.com

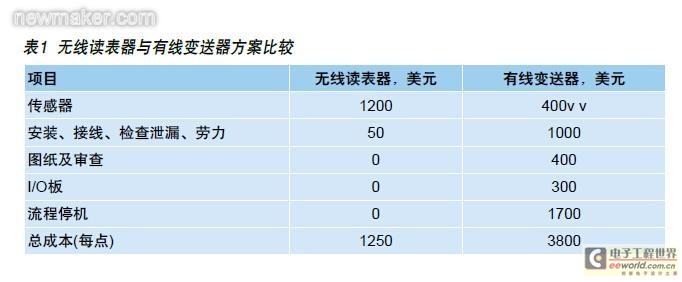

但随着生产技术水平的提高,对过程检测参数集中监测的要求越来越迫切,对这一类就地显示仪表的改造也列上议事日程了。一种办法是采用可以远传信号的变送器取代就地显示仪表,这不仅涉及较多的投资,也需拆除就地显示仪表、安装新的变送器,这个过程可能要在管道、设备上进行切割、焊接,敷设导线或中断生产过程。另一种办法是采用仪表表盘图像无线识别装置,直接在原有就地显示仪表的仪表表盘上安装图像无线识别装置,将原有就地显示仪表的显示值转换成数字读数后,再以无线通信的方式传送到控制室的控制系统。这样可以避免拆卸旧的仪表、破坏压力密封且无需进行泄漏检查,还可以在不影响原有仪表的显示和无需停产的条件下快速完成原有就地显示仪表的改造升级工作。无线读表器与有线变送器方案投资比较见表1。

newmaker.com

2008年11月,美国霍尼韦尔(Honeywell)公司与赛普拉斯环境系统(Cypress Envirosystems)共同开发了无线读表器产品,它是符合ISA100.11a无线通信国际标准的霍尼韦尔OneWireless无线网络现场设备中的一类无线设备

中国科学院沈阳自动化研究所也对仪表表盘图像无线识别装置进行了研究,提出了一种符合由中国提出并制定的WIA-PA无线通信国际标准的工业仪表识读装置的设计方案。

仪表表盘图像无线识别装置的工作原理

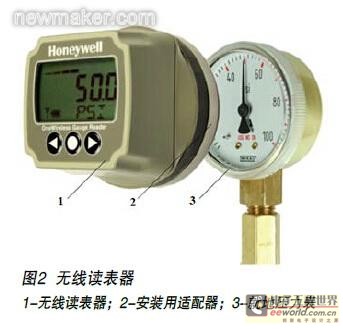

图2所示为美国霍尼韦尔公司的无线读表器在就地压力表上安装示意图,当就地压力、温度、真空显示仪表为圆形、表盘直径为38mm~152.5mm之间时,它可以通过安装用适配器直接夹在现有的就地显示仪表的表盘上,安装用适配器2需根据就地压力表3的尺寸选用,而无线读表器1通过安装用适配器固定在就地压力表上。

newmaker.com

工业仪表识读装置主要由图像采集模块处理器模块、无线模块及实现输入输出、电源和存储功能的母板模块等几部分构成。图像采集模块中的图像传感器包括可提供闪光支持、自动聚焦、光学缩放以及机械快门支持的微控制器,图像传感器获取仪表表盘图像。图像处理及识别软件负责对获取的仪表表盘图像进行感兴趣区域的分割、增强、二值化处理及识别仪表数值。对于指针型工业仪表主要通过判断图像中指针的角度来得到仪表读数。
