使用IT6900A直流电源完成多种测试的案例分析

2013-11-11 10:30:32来源: 21ic
传统意义上的电源功率为电压和电流的乘积,而根据市场调查,发现工程师往往需要频繁更换使用不同规格的电源以测试多种规格的产品,整个过程非常繁琐,也使设备成本居高不下。如何在实验室利用一台电源完成多种规格产品的测试,并且使控制方式更加灵活多样,是广大研发和设计验证人员所非常关心的问题。ITECH推出的IT6900A系列直流电源,完全针对传统电源的不足而设计,一台电源能够替代多台不同型号的传统电源使用,覆盖了各个不同行业不同规格产品的测试需求,同时可在测试中提供与线性电源相媲美的高精度。

一台电源完成多种测试的解决方案

1. 宽范围输出

现有两个待测的电源产品,第一个待测电源的规格为50V/2A;第二个待测电源的规格为25V/4A,这样可能需要两台不同规格的100W电源或者一台成本更高的50V/4A/200W以上的电源进行测试,虽然成本很高,但仍然不便于工程师对试验状态随机调整,也不利于实验室仪器的灵活配置。

艾德克斯提供的测试方案,是利用IT6900A系列直流电源的宽范围设计来解决这一难题。其中功率为100W的型号,其规格为60V/5A。首先,设置IT6900A电源的电压为50V,在这种情况下,电流将自动设置为2A,完成第一个待测电源的测试;接着,设置IT6900A电源的电压为25V,电流同样自动设置为4A,就可完成第二个待测电源的测试。这个方案在最大限度的节省实验时间和设备成本的同时,也保证了测试数据的高可靠性。

2. 智能化可编程

在汽车电子领域产品的测试中,测试的步骤相对较为复杂,例如,针对一款汽车喇叭的测试中,工程师需要一台可编程电源来测试喇叭的特性,比如测试过程如下:连续10分钟供电13V之后,检测喇叭的音质等性能,和启动试验1S 13V on,4S off,循环1000次之后检测喇叭的性能。如果要完成这个测试,艾德克斯的电源可提供最简单、最快捷的方法。

客户可利用艾德克斯的IT6900A系列宽范围直流电源的可编程特性,配套功能强大的软件,组成最佳的测试方案。在实验开始之前,先按照实验需求对IT6900A系列电源进行编程,编程的方式也可根据实际情况进行多样的选择,如在电源的面板上编程,或利用内置的标准RS232/USB/GPIB接口进行远程通讯,在计算机上进行编程的操作。电源快速收到工程师编好的程序指令,汽车喇叭的测试即可按照预定的程序自动进行,软件就会实时记录这一时刻的电压、电流数据,并显示、记录在计算机的软件监控界面上。与此同时,由于IT6900A系列直流电源具有丰富的SCPI指令,可以方便的组建智能切换化测试平台,这对于有二次开发需求的测试显得尤为重要。

3. 超低纹波

对于DC-DC的开关电源等设备,工程师在测试时会担心测试仪器产生的纹波会与待测设备本身的纹波叠加,从而测试结果与实际情况有较大偏差。

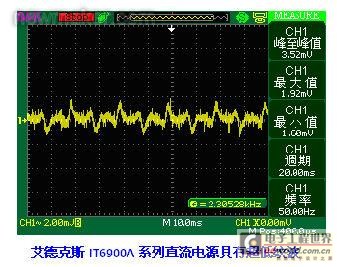

在这种情况下,同样可使用艾德克斯IT6900A系列的直流电源来进行测试。因为该电源的电压和电流的纹波系数分别为≤5mVp-p和≤5mArms,所以工程师在测试时不用担心纹波叠加而影响待测设备的纹波特性。

newmaker.com

4. 抑制突波电流和OCP功能

LED是一个特殊的电子元器件,作为恒流源的LED产品对于电流有很高的敏感度。而大部分的电源供应器在启动瞬间都会有一个突波电流产生,有可能会损坏待测物,尤其是像LED这样对电流高度敏感的产品。故不适合用于这类产品的测试。
[1] [2]
