模拟乘法器ADL5391的原理与应用

2013-11-04 11:45:30来源: 21ic 关键字:ADL5391  模拟乘法器  宽带乘法器  二倍频电路
    模拟乘法器是现代信号处理系统的重要组成单元,它广泛应用于锁相环、混频器、滤波器等信号处理电路中。ADL5391是美国ADI公司推出的宽频带、高性能、超对称的模拟乘法器。它具有2 GHz的可用带宽,是此前所有模拟乘法器所无法相比的。同时,ADL5391也是目前速度最快的模拟乘法器芯片之一。它将所有电路集成于一块芯片之中,使得ADL5391具有极高的速度。在文中的应用实例中,设计了一种基于ADL5 391的二倍频电路,可对输入的信号进行准确的二倍频,电路性能稳定,可广泛应用于混频、倍频、脉冲调制等领域。

1 ADL5391的主要特性

ADL5391凝聚了ADI公司三十年的先进模拟乘法器技术经验,其主要特性如下:
    1)DC至2 GHz对称乘法器,传递函数为VW=αx(VXxVY)/1 V+Vz;
    2)独特的设计确保了X、Y的绝对对称,X、Y的幅度/时间响应相同;
    3)可调、不随温度而变化、增益调整为α;
    4)完全差分输入/输出或单端操作;
    5)低噪声和高输出线性度;
    6)单电源供电:4.5~5.5 V,130 mA;
    7)3x3 mm、16引脚小型LFCSP封装

2 ADL5391的工作原理

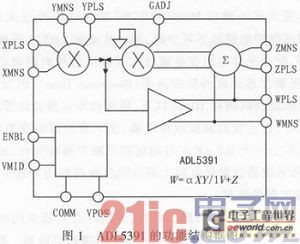

ADL5391的功能结构框图如图1所示,传递函数由下式给出:
    W=aXY/U+Z      (1)
    其中:X和Y是被乘数;U是乘法器的比例因子;α是乘法器增益;W是乘法器的输出;Z是一个求和输入。所有的变量和比例因子单位都是伏特。



    ADL5391最重大的改进就是采用了新型乘法器内核架构,它与自1970年开始使用的传统架构明显不同。传统的模拟乘法器(如AD835)几乎完全由吉尔伯特单元的拓扑结构或与其相近的电路实现。X和Y不对称的信号路径造成了X和Y之间幅度和时延的不平衡,这在高频时会出现问题。在ADL5391中,新型的乘法器内核提供了X和Y之间绝对的对称,尽量减小吉尔伯特单元中本身的差异。
    ADL5391的功能结构框图展示了主乘法器单元和反馈乘法器单元,其中主乘法器用于接收X和Y输入信号,反馈乘法器位于反馈路径上,围绕在积分缓冲区附近,它的输入量是输出信号与求和输入信号之差(W-Z),和内部比例参考值。其中,反馈乘法器和主乘法器是相同的,由于该反馈乘法器基本上补偿了主乘法器上产生的缺损,因此常见的噪声、漂移或失真基本上被限制在了一阶。

3 ADL5391的应用实例

ADL5391主要运用于高频信号的运算和处理,如宽带的乘法和加法,高频模拟调制自适应天线,平方律探测器,倍频等。以下给出了基于ADL5391的宽带乘法器电路,并且设计了基于该模拟乘法器的二倍频电路,并对其分别进行了性能测试
