基于容抗法的瞬时液膜厚度测量系统设计

2012-06-29 19:47:10来源: 电子科技
0 引言
    持液率的测量是研究气液两相流界面波的基础,而瞬时液膜厚度的测量又是精确计算持液率的基础。存在于气液两相流气液界面上的界面波不仅对气液两相流的传热、传质和阻力特性有很大的影响,而且也是计算两相流体动力学的基础,因此正确有效地对截面持液率进行测量就成为了了解这些特性的关键。但由于界面波具有变化快、影响因素较复杂等特点,这就对测量界面波的探针及处理电路提出应具有分辨率高、反应快、受外界影响小等要求。目前液膜厚度的测量方法主要有电导法、电容法、射线法和高速摄影法。射线法和高速摄影法由于对操作者有严格的要求,应用得不普遍,电导法的理论还不成熟,同时温度,压力等条件的变化会给测量带来误差,目前用得也不多。由此我们采用容抗法检测。

1 容抗法测量原理
    管道中流体(空气和水)的介电常数差异很明显,当气水含量发生变化时,气水混合物的介电常数会随之发生较大的变化,进而使其电容发生变化。选择一种电容特性好的线型材料,设计成双探针电容传感器,通过电容检测电路,测量以气水混合物作为电介质的电容,根据电容与电压之间的线性关系,通过测量输出电压得出电容量的大小,然后再根据数学模型计算得出瞬时液膜厚度。

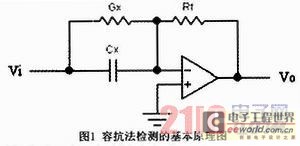

    在不同的应用环境下,测得电容的方法有多种,传统采用脉宽调制法测量电容,其缺点是电路本身不能自动调零,从而延长了测量的时间,采用容抗法可较好地解决上述问题,实现电容的自动调零。容抗法检测电路的基本原理如图1所示。



    其输出电压V0与被测电容CX的关系为
    V0=-Vi(Gx+jwCx)Rf         (1)
    式中:Rf为反向放大器的反馈电阻;CX为电容极板间的漏电导;Vi为正弦激励电压幅值;ω为激励电压的角频率。选取参数使ωCX>>GX,根据式(1)有
    V0=-jViωCxRf ω           (2)
    所以,Vi、ω、Rf为常数时,测量电路输出电压V0与被测电容CX为线性关系。

2 测量系统设计
    为了获得液膜高度与探针输出的定量关系,须对电容探针输出信号进行解调,为此设计了探针输出信号的测量电路。首先建立电容式传感器的数学模型,建立电容值与液膜高度之间的对应关系;测量电路由信号发生器输出正弦波信号,将被测电容量CX变成容抗XC,经C/U换电路进行转换,把XC转换成交流电压信号,经放大电路对信号进行放大后,再经过有源整流电路成为直流电压,最后经滤波电路将干扰信号滤掉,取出平均值电压V0,V0与CX成正比关系,只要适当调节电路参数,即可计算出电容值,再根据数学模型,计算出液膜高度。
2.1 数学模型的建立
    本设计采用双针电容式传感器,其结构如图2所示,图中从左到右分别是探针传感器在管道中的安装方式及位置、管道的截面剖图、探针传感器的结构。
