影响频谱分析仪频率分辨率的因素

2011-08-18 12:34:57来源: 互联网
    频谱分析仪是通过测量信号的频率成份及其幅度特性来确定信号特性的,频率指标(频率范围、频率分辨率)和幅度指标(动态范围、失真、灵敏度)是它的重要技术指标。频谱分析仪作为射频和微波频段信号的重要测量仪器之一,广泛用于测量信号的电平。谐波失真、交调失真、排除干扰信号、卫星转发器频谱占用情况等,而很多应用者对频谱分析仪的频率分辨率的概念不是很清楚,本文主要就影响频谱分析仪频率分辨率指标的因素进行分析。

1 扫频频谱分析仪原理

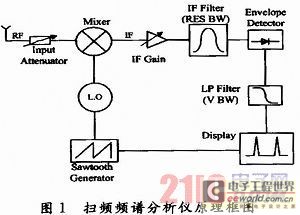

    频谱分析仪从频谱测试的实现技术上可分为两类:使用傅里叶变换(FFT)技术的数字频谱分析仪和使用模拟滤波器的模拟频谱分析仪(包括并行滤波器频谱仪和扫频式频谱仪)。数字频谱分析仪使用数值计算的方法处理一定时间周期的信号,可提供频率、幅度和相位信息,对周期信号和非周期信号均能分析。特点是速度快,精度高,适合分析窄带信号。模拟频谱分析仪的扫频式频谱分析仪是目前最常见的类型,在扫频频谱分析中普遍采用超外差式方式。扫频式频谱分析仪可分析稳定和周期变化信号,提供信号幅度和频率信息,适合宽频带宽的快速扫描试验。Agilent的ESA系列经济型频谱分析仪和HP8563等都属于扫频频谱分析仪,其简化原理框图见图1,扫频频谱仪实际上是多级混频结构。这种分析方法最核心的部分是它的混频器和中频滤波器。混频器将被测信号下变至中频,然后在中频上进行处理,得到幅度。本地振荡器采用扫频振荡器,它的输出信号与被测信号中的各个频率分量在混频器内依次进行差频变换,所产生的中频信号通过中频窄带滤波器后再经放大和检波,加到视频放大器作示波管的垂直偏转信号,使屏幕上的垂直显示正比于各频率分量的幅值。本地振荡器的扫频由锯齿波扫描发生器所产生的锯齿电压控制,锯齿波电压同时还用作示波管的水平扫描,从而使屏幕上的水平显示正比于频率。




2 影响频谱分析仪频率分辨率的因素
    频谱分析仪的频率分辨率是它区分临近频率分量的能力。很多信号测试要求频谱仪具有较高的频率分辨率,只有当频谱分析仪的分辨能力足够高时,才会在屏幕上正确反映信号的特性。频谱分析仪的频率分辨率与其内部的中频滤波器和本地振荡器的性能有关。中频滤波器的类型、3 dB带宽、频率选择性和本地振荡器的本振残余调频和本振相位噪声都会影响频谱分析仪的频率分辨率。
2.1 中频滤波器对频率分辨率的影响
    中频滤波器的功能是分辨不同频率信号。它是频谱分析仪中的关键部分,是一个中心频率固定的窄带滤波器,只有改变本地振荡的扫频信号频率才能达到选频目的。频谱分析仪混频后的频率如果落在中频滤波器通带内,显示器上才会显示该频率,如果混频后频率不等于中频,则被中频滤波器所阻挡。理想单载波信号在扫频频谱仪测试显示的形状是滤波器的频响形状。中频滤波器的形状通过其带宽(3 dB或6 dB)和频率选择性得到定义,其3 dB带宽和矩形系数影响频谱仪的许多关键指标,例如测量分辨率、测量灵敏度、测量速度以及测量精度等。
2.1.1 分辨率带宽对频率分辨率的影响
    分辨率带宽(Resolution Bandwidth,RES BW)是中频滤波器的3 dB带宽,反映了频谱仪分辨等幅信号的能力。2个等幅信号之间频率差为中频滤波器的3 dB带宽时,合成响应曲线仍有2个峰值,中间下沉大约3 dB,认为它们是可分辨的,因此称中频滤波器的3 dB带宽为频谱分析仪的分辨率带宽(RES BW)。HP/AGILENT频谱仪定义中频滤波器的3 dB带宽为RESBW,有的公司定义6 dB带宽为RES BW。频谱分析仪的最小分辨率带宽反映出频谱分析仪的档次高低,经济型的为1 kHz~5 MHz,多功能中档型的为30 Hz~5 MHz,高档型的为1 Hz~5 MHz。
