基于SOPC的数据采集系统设计

2011-07-07 14:51:39来源: 互联网 关键字:Microblaze  数据采集与存储  SOPC  FPGA  IP核
    随着集成电路的不断发展,可编程逻辑器件FPGA因其功能强大,设计灵活,开发周期短等特点,得到越来越广泛的应用。于是片上可编程系统(System On Programmable Chip,SOPC)的设计方法也越来越受到重视。SOPC将微处理器存储器定时器、通用I/O接口等系统设计必需的功能模块以及用户设计的有特定功能的模块集成到一片可编程逻辑器件上,构建一个具备软,硬件在系统可编程功能的可编程片上系统。这种非常灵活的电路设计方式使得对整个电路系统的裁减、扩充、升级变的很容易。这样可以缩短电路设计的开发周期,节省开发成本。MicroBlaze作为Xilinx公司开发的32位哈佛结构RISC型软核处理器,适用于其所有现产的FPGA器件。采用这种“微处理器+可编程逻辑”的SOPC系统架构,用户可方便的在系统中加入各种IP核,实现具有特定功能的,易配置、易扩展、易继承的片上系统。
    文中提出一种基于SOPC技术的多路数据采集与存储系统的设计方法,利用硬件描述语言设计用户IP核,实现硬件控制数据采集和存储的功能。加上Xilinx公司一些必要的标准IP核可以生成嵌入式系统。这种可以方便地把用户自定义的逻辑加入到系统中的设计,体现了用SOPC设计嵌入式系统的灵活性。

1 系统总体结构

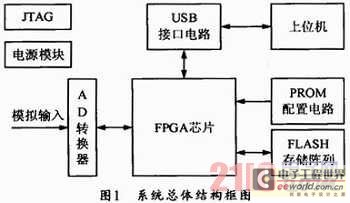

    整个系统由xilinx公司的spartan3E高性能、低成本的90nm FPGA和一些外围电路组成。主要有AD转换器、FLASH存储器、系统PROM配置电路和电源模块等,其系统总体结构如图1所示。



    系统核心采用嵌入式技术,在一片芯片上实现,它包含Xilinx公司的一些标准总线IP核如中断控制器,通用输入输出端口等模块和带有PLB总线接口的用户自定义的数据采集与存储IP核。其中用户自定义的IP核是用VHDL语言设计的,它包含AD控制逻辑、FLASH控制逻辑、DMA传输控制逻辑和FIFO缓存模块等。
    整个系统设计可以分为硬件设计和软件设计两个部分。利用SOPC技术结合VHDL硬件描述语言,在芯片内部设计硬件控制系统;利用EDK(嵌入式开发套件)为特定硬件配置自动生成的软件包结合C语言,设计基于Microblaze处理器的软件控制程序
