基于TMS320VC5410和TLVl571的数据采集系统

2011-06-25 15:42:36来源: 互联网
    在应用DSP进行数字信号处理时,通常都要用采样电路对模拟信号进行采样,然后进行A/D转换器转换成数字信号再进行数据处理。这里给出一种由TLVl571与TMS320VC5410组成的信号采集系统。

1 TLVl571简介
    在DSP的外围电路中,A/D转换器比较重要。基于不同的应用,可选择不同性能指标和价位的芯片。一般的A/D转换器的选择主要考虑:转换精度、转换时间、转换器的价格。
    这里选择了TI公司专门为DSP配套的一种10位的并行A/D转换器TLVl571,该器件给定的CLK频率达到的等效最大采样频率为(1/16)fCLK。
1.1 TLVl571的内部结构及引脚定义

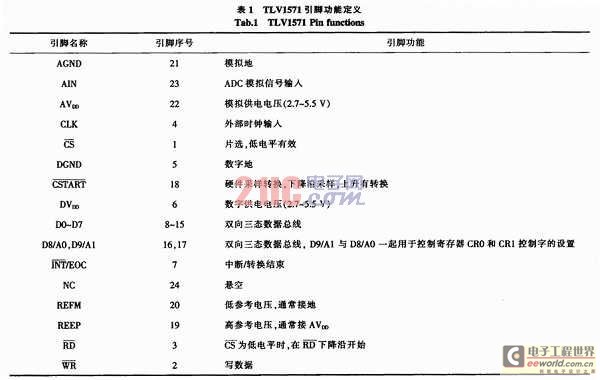

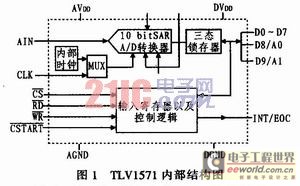

    TLVl57l的内部结构及引脚功能定义如图l及表l所示。




    TLVl57l采用2.7~5.5 V的单电源工作,能接受0~3.3 V的模拟输入电压。此时以625 Kb/s的速度使输入电压数字化。在5 V电压下,以最大1.25 Mb/s的速度使输入电压数字化。该A/D转换器具有速度高,接口简单以及功耗低等特点,成为需要模拟输入的高速数字信号处理的理想选择。
