虚拟仪器在位移测试系统中的应用

2011-06-10 09:10:30来源: 互联网 关键字:虚拟仪器  LabVIEW  测试系统  位移
    位移测试技术在工业生产中有着广泛的应用。位移检测是机械量检测的基础,将机械量转化成位移量来检测是机电一体化技术的重要组成部分之一。对位移的检测不仅为提高产品质量和生产安全提供了重要数据,同时也为其他参数的检测提供了基础。在液压试验台中,传统的静态电液测量控制方式无法满足现在液压系统在性能、操作、在线监测故障诊断方面的有求,所以在线监测以及分析系统的开发显得尤其重要。为了保证系统的稳定、准确以及低事故运行,本文开发了位移测试系统,能够实时显示其位移波形兵,还能够对其进行信号处理

1 虚拟仪器LabVIEW介绍
    虚拟仪器(简称VI)由硬件设备与接口、设备驱动软件和虚拟仪器面板组成。通过底层设备驱动软件与真实的仪器系统进行通讯,并以虚拟仪器面板的形式在计算机屏幕上显示与真实仪器面板操作元素相对应的各种控件。用户用鼠标操作虚拟仪器的面板就如同操作真实仪器一样真实与方便。
    测试软件是虚拟仪器的核心。IabVIEW是NI公司推出的一款丰富而又简洁的虚拟仪器开发软件,为一种图形化编程语言。利用其强大的图形化编程环境,使用可视化的技术,从控制模块上选择所需要的对象,放在虚拟仪器的前面板上。利用计算机强大的计算能力和虚拟仪器开发软件功能强大的函数库可以极大提高虚拟仪器系统的数据分析处理能力,节省开发时间

2 位移测试系统的硬件构成

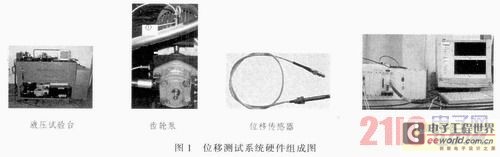

    本文以液压试验台作为测试平台,由液压动力源和电气控制系统组成。其液压动力源由动力油泵和动力执行装置油马达组成。将虚拟仪器与液压实验台相连接,选择好工况、测点,安装好位移传感器,并调试处理好后便可开始采集数据。对液压试验台齿轮泵的轴向位移进行测试。硬件组成如图1所示。



2.1 传感器的选择
    实现位移测量的关键是信号的转换即传感器的选用。本文针对信息获取实验台液压回路在正常工况下齿轮泵进行轴向位移信号采集,并对信号进行波形显示和分析。做出随时间变化的波形曲线,通过波形显示和分析结果,从而验证本位移测试平台数据显示程序的正确性和有效性。

    本系统中,位移传感器选用电涡流位移传感器CWY-DO-504,量程4 mm,探头φ14 mm。这是一种将机械位移或振动幅度转换成电信号输出的非电量电测装置。给旋转轴等转动体的动态测量带来方便,探头可在水、油等介质中工作。在进行位移测量时,其位移信号的调理采用与之配套的位移信号调理器。本检测系统可以将位移量转换成电压信号供数据采集卡。在执行机构带动位移传感器运动时可以进行电压信号的采集,最后通过标定将电压信号转换成相应的位移信号,实现位移的测量。其形状如图2所示。
