基于STM32的数字示波器设计与实现

2011-05-26 14:51:38来源: 互联网 关键字:数字示波器  STM32  数字内插
0 引言
    随着集成电路的发展和数字信号处理技术的采用,数字示波器已成为集显示、测量、运算、分析、记录等各种功能于一体的智能化测量仪器。数字示波器在性能上也逐渐超越模拟示波器,并有取而代之的趋势。与模拟示波器相比,数字示波器不仅具有可存储波形、体积小、功耗低,使用方便等优点,而且还具有强大的信号实时处理分析功能。因此,数字示波器的使用越来越广泛。目前我国国内自主研发的高性能数字示波器还是比较少,广泛使用的仍是国外产品。因此,有必要对高性能数字示波器进行广泛和深入研究。本文通过采用高速高性能器件,设计了一实时采样率为60 Msa/s的宽带数字示波器。

1 数字示波器的性能参数设计
    数字存储示波器的指标很多,包括采样率、带宽、灵敏度、通道数、存储容量、扫描时间和最大输入电压等。其中关键的技术指标主要有采样率、垂直灵敏度(分辨率)、水平扫描速度(分辨率)。这几项指标直接与所选A/D、FIFO和高速运放器件的性能,以及电路设计有关。下面根据所选器件的性能参数,合理地分析和确定示波器的采样率和分辨率。
1.1 采样率与水平扫描分辨率

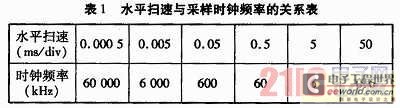

    采样率主要取决于A/D转换器的转换速率,常用每秒取样点数Sa/s(sample/second)来表示。本系统设计最高实时采样率为60MSa/  s,若进一步提高采样率可采用文献提出的等效采样技术,不过等效采样技术的软硬件和价格成本很高。为了使示波器具有较高的信号波形分析细节,采用数字内插技术来恢复和重建信号波形。文献中详细论述了线性内插和正弦内插算法在示波器设计中的应用问题。因此,对这两种内插算法不再详细论述,在本文设计中直接引用文献中的研究成果。根据文献研究结果,取信号每周期采样点数为20,插值倍数为4。水平显示像素点数为400个,共10格。水平扫速与采样时钟频率的关系表如下。



1.2 垂直灵敏度
    垂直分辨率的高低直接影响数字示波器对波形细节的显示,垂直分辨率越高,则示波器上的信号波形细节越小,它取决于A/D转换精度和TFT的显示分辨率。本文设计中取最大采样输入电压为2 Vpp,垂直刻度为8格,共256个像素点,因此垂直精度为0.25 V/格。共设计9个灵敏度档位,每档灵敏度与程控放大倍数的关系如表2所示。
