PI LED驱动LYTSwitch家族添新成员,引入FluxLink技术

2018-02-12来源: EEWORLD 关键字:LED  LYTSwitch

Power Intergration(以下简称PI)推出LYTSwitch-6系列安全隔离型LED驱动器IC,为智能照明应用再添新选择。


LYTSwitch系列高集成度LED驱动器IC与分立式解决方案相比,元件数目可减少70%,因而,在LED驱动器的设计和生产中具有极大优势。采用LYTSwitch IC的LED驱动器与同类电源相比更小、更轻且兼容性更高。此外,无论是采用隔离式还是非隔离式拓扑结构,LYTSwitch器件都能提供当今照明市场所要求的低THD,轻松应对严苛的输出电压挑战。LYTSwitch产品具有调光功能,能提供出色的兼容性和调光范围。


新IC可提供65 W无闪烁输出,效率可高达94%,并且待机功率低至15 mW,同时提供支持两级或单级PFC的配置选项。LYTSwitch-6?IC针对家用和商用照明以及薄型天花板凹槽灯应用而设计,其快速的动态响应性能可为并联LED灯串应用提供优异的交叉调整率,从而无需额外的二次稳压电路。此外也易于连接脉宽调制(PWM)调光接口。LYTSwitch-6 IC同时支持恒压(CV)和恒流(CC)控制,可使照明厂商选择一种方案实现不同的设计应用,从而带来生产和物流的节省。先进的热折返保护特性可以防止IC出现温度过高的情况,且在任何高温环境及工作条件下仍能在保证温升的情况下提供照明。


LYTSwitch-6 IC集成了650 V或725 V MOSFET,并采用次级侧FluxLink?控制,因此无需光耦器仍能在所有输入电压、负载和温度下提供优于3%的恒压及恒流调整精度。由于采用同步整流和准谐振开关,采用反激拓扑的功率转换级的效率可超过94%,因此无需使用散热片即可提供大功率输出。例如,一款使用外加PFC电路的35 W(12 V/2.92 A)的设计,其效率可超过89%。新器件在通用交流输入条件下的待机功率始终小于15 mW,即使在具有输入电压检测电路的情况下也不例外,该功能可让IC在市电电压浪涌和骤升时提供自我保护。



如图所示,LYTSwitch-6系产品满足更广泛的功率需求


智能照明面临着的挑战


PI资深技术培训经理阎金光总结了目前智能照明所面临的挑战:



如图所示,智能照明首先需要低待机功耗,同时对于部分带无线控制的照明装置来说,需要确保辅助电源始终工作,且至少保证辅助电压供MCU工作;需要支持模拟及PWM调光;需要支持不同模式的灯珠,提供恒流或恒压输出;为了保证调光时灯珠不互相影响,需要在动态负载下实现稳定输出。


集成FluxLink专利技术


LYTSwitch-6的架构极具革新性,因为该器件同时将初级和次级控制器以及检测元件和符合安全标准的反馈机制集成到了单个IC中。


由于元件参数一致性更好并且创新地采用了集成通讯链路FluxLink,因此能够对次级侧同步整流MOSFET进行精确控制以及对初级侧集成高压MOSFET进行准谐振开关,从而在整个负载范围内维持高效率。


FluxLink是一项专有的全新通讯技术,它无需使用任何磁芯材料即可使反馈信息越过隔离层传递。FluxLink可提供非常大的通讯带宽,实现极快的负载瞬态响应。而且,它还具有极高的可靠性,不存在典型的光耦器性能降低问题。它集成于封装内,由于省去了笨重的光耦器,它能够节省空间和提高功率密度,这一点对于适配器和充电器特别有用。



相比分离式方案,高集成LED驱动方案具有更高的效率和可靠性,同时也拥有最低的BOM。


现在,PI已经实现了从LYTSwitch 0-7的全线产品,可满足各种LED驱动应用。

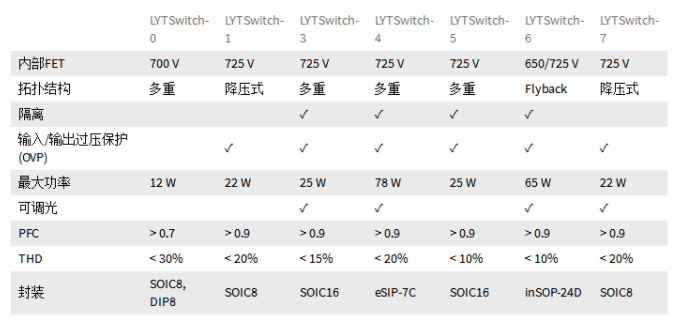

如图所示,更多的产品组合可以满足客户不同的要求。


为了配合LYTSwitch-6产品,PI也专门推出了四个参考设计,分别为:


35 W High Power Factor, Isolated Flyback with Switched Valley Fill PFC LED Driver


29 W High Power Factor, Isolated Flyback LED Driver with DALI Dimming


45 W High Power Factor, Isolated Flyback with Switched Valley Fill PFC LED Driver


以及8.4 W High Power Factor, Isolated Flyback LED Driver(New!)
