Diodes公司低待机功耗模式的恒流DC-DC LED驱动器

2016-11-28编辑:王凯 关键字:串联  照明

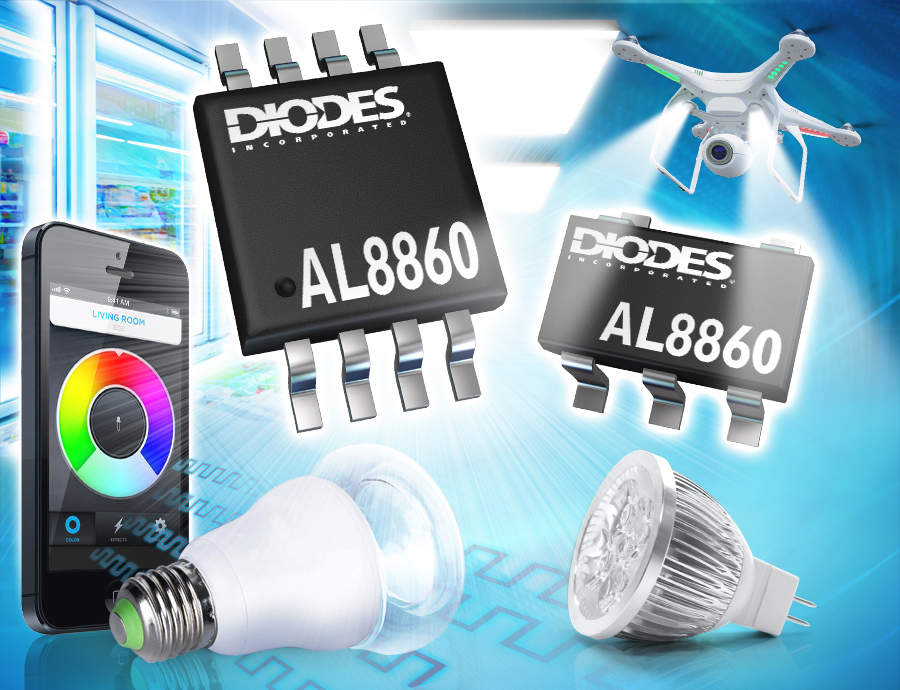

Diodes公司推出AL8860迟滞模式DC-DC降压转换器,经设计使用高于LED电压的电压源,有效的驱动单个或多个串联连接LED。这款产品通过集成式MOSFET为低电压工业和汽车LED照明应用提供低BOM成本解决方案,应用包括照明标志和背景照明,以及替代低电压卤素灯的LED改装灯。



AL8860器件使用4.5V至 40V输入电压范围,在TSOT25封装直接提供1A输出电流,或者使用具有更高导热效率的MSOP8-EP封装提供最高1.5A电流。根据电源电压和其它外部组件,AL8860器件能够提供最高40W输出功率。



除了内部40V 0.2 ohm NDMOS功率开关,这款器件还集成了一个高边输出电流感测电路,允许使用单一外部电阻器来设置标称平均输出电流。使用DC电压或PWM信号,可以经由CRTL引脚来实现深度调光(0% 至 100%)功能。相同引脚还可以实施软启动运作,通过外部电容器来调节时间。通过在引脚上应用0.2V或以下电压,这个引脚将会关断输出,并且使得器件进入节能的待机状态。



AL8860器件带有LED短路、开路及过热保护功能,以确保可靠的系统运作。


关键字:串联  照明

来源: EEWORLD 引用地址:http://www.eeworld.com.cn/LED/article_2016112812085.html
