LED灯控制电子电路图设计

2014-12-30 21:36:30来源: 互联网 关键字:LED  控制电子  电路图设计

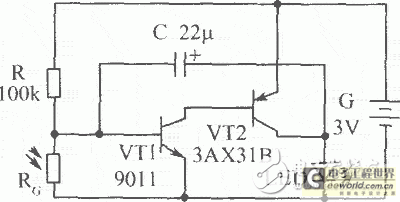

   工作原理:三极管VT1与VT2组成互补型自激多谐振荡器,振荡反馈网络由电容C组成。VT1的基极偏置电路由电阻R与光敏电阻器RG共同构成。白天室内光线较强,RG受强光照射而呈低电阻,VT1基极处于低电平,VT1与VT2均处于截止状态,发光二极管LED不发光。晚上,室内光线较弱,光敏电阻器 RG阻值升高,VT1基极电位上升,当升至0.65V左右时,振荡器开始工作,VT2间隔导通与截止,LED就会按振荡频率闪烁发光。VT1可用9011 等硅NPN三极管,要求β≥100;VT2采用3AX31B等锗PNP三极管,β值大于30即可。LED视各人喜爱,可采用红色或绿色圆形发光二极管。

  元器件选择:RG采用MG45型光敏电阻,要求亮阻与暗阻相差愈大愈好。R用RTX-1/8W型碳膜电阻器。C用CD11-10V电解电容器。电源G用两节5号电池。其他元器件如图所示。
