六路45V双调光LED驱动电路设计

2014-12-28 12:30:18编辑:探路者 关键字:六路45V  双调光  LED  驱动电路设计

  Intersil 公司的ISL97674是六路45V双调光LED驱动器,4.5V-26V时支持78个LED, 2.7V-26V时支持48个LED,可以采用SMBus/I2C 或PWM信号进行调光,输入电压4.5V-26.5V,最大输出电压45V,每路LED电流高达40mA,电流匹配±0.7%,主要用在笔记本电脑显示屏 WLED或RGB LED背光,LCD监视器LED背光以及汽车显示器LED背光。本文介绍了ISL97674主要特性, 典型应用框图以及ISL97671/2/3/4IRZ-EVAL评估板电路图。

  电路主要特性

  采用6频道传输与帧率调光频率同步,电压4.5 v至26.5 v的输入。调光控制PWM / DPST可控制初始状态,在200赫兹直接PWM调光,同时可选主故障保护,600千赫/ 1.2 mhz选择开关频率动态空间控制。

  主要应用:

  笔记本显示器WLED或RGB LED背光,液晶显示器背光,汽车LED背光显示。

  图2.ISL97674简化的故障保护图

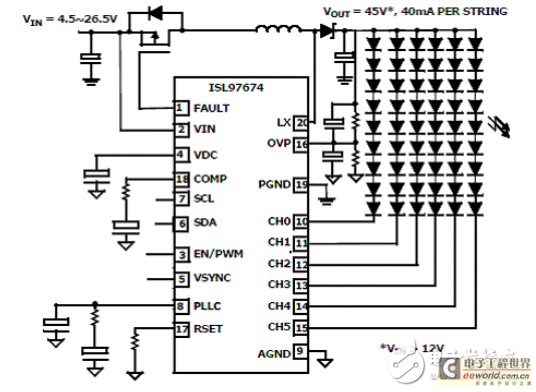

  图3.ISL97674典型应用图

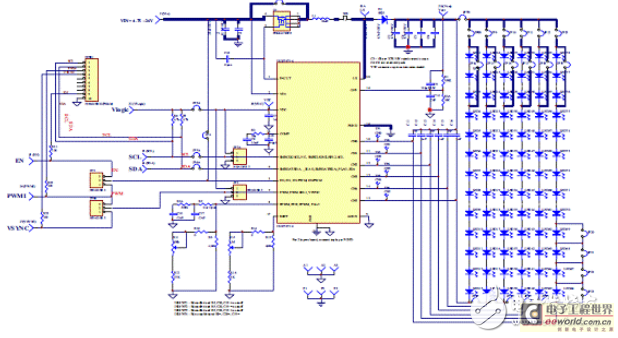

  ISL97671/2/3/4IRZ-EVAL评估板电路

  ISL97671/2/3/4IRZ-EVAL评估板填充72 LED在6P12S配置简化评估和测试

  ISL97674特性可选通道相移控制来减少输入,输出和负载瞬态脉动特征以及传播的光输出有助于减少视频和音频干扰从背光驱动操作。相移可以被编程以同样的相角或在7位分辨率可调。此外,ISL97674还有一个独特的VSYNC功能,接受30 hz ~ 120赫兹帧信号并将其同步到调光频率减少面板,面板的视觉干扰变化。调光频率可在200赫兹到30千赫和可以同步从140赫兹到140赫兹。
