开关电源设计笔记:几分钟搞定一款LED电源设计

2014-11-30编辑:探路者 关键字:开关电源  LED  电源设计

PI Expert 是PI公司推出的一款用于单片开关电源的计算机辅助设计软件,也称为PI Expert专家系统,目前的版本是9.0。它能根据设计人员的要求,在输入了一系列技术指标以后,自动生成电路拓扑、设计结果、材料清单、PCB布局、变压器参数和结构等。在1-5分钟内,就可以完成一款单片开关电源的设计工作。目前支持的单片IC有以下六大类:

TOPSwitch-GX PeakSwitch TinySwitch-II TinySwitch-III DPA-Switch LinkSwitch-II

PI Expert Suite 9.0 : 新版软件现在增加了对其LinkSwitch-PLLinkSwitch-PH LED驱动器IC以及近期推出的TinySwitch-4离线式开关IC产品系列的设计支持。V9.0还附带一款增强的电路原理图处理工具,借助这个工具,设计师可将自动生成的电路原理布局图所创建的最终BOM上传至选定、可满足设计需求的领先分销商。

这款软件是完全免费的,下载地址:

http://www.powerint.cn/zh-hans/design-support/pi-expert-design-software

软件下载后,工具->首选项->语言 改为简体中文即可,可以进行汉化出了,下载前要先注册,但注册很方便,几分钟就搞定。

下面是我设计一款功率为20W的输出LED驱动电源设计过程:

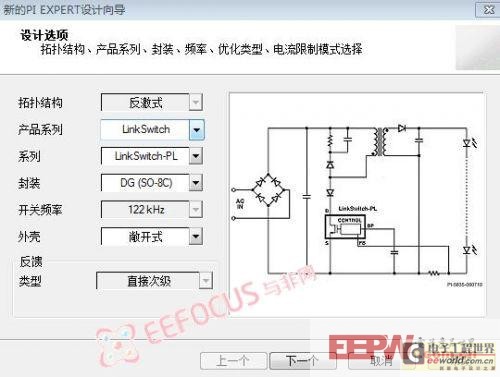

第一步:选择电路形式(反激)选择芯片,选择LinkSwitch-PL,看下图:

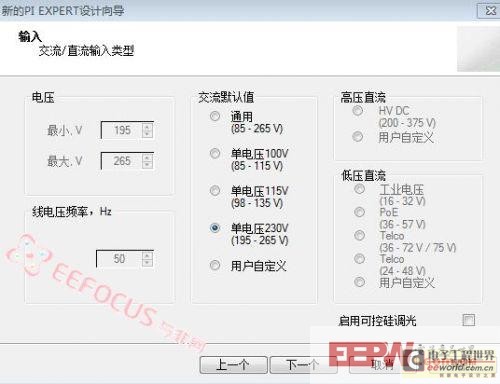

第二步:先择输出电源类型,这里选AC195-265V

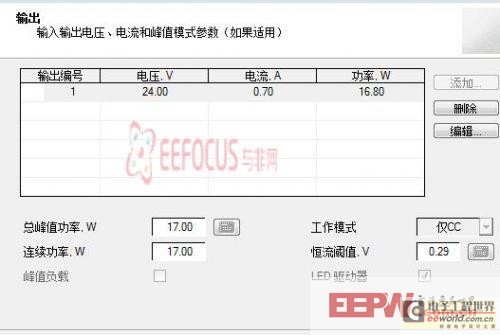

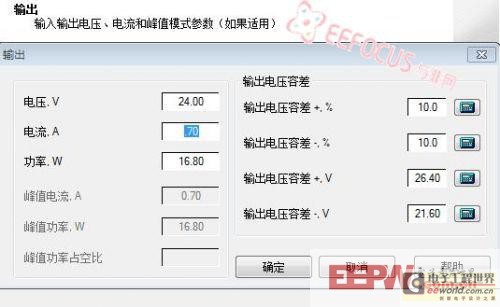

第三步:输入要输出的几组电压和电流,我这里要准备做一个24V的恒流0.7ALED驱动电路,可以是16个恒流700毫安的LED灯珠。功率16.8W

第四步:输入设计方案名称。与非网网友zhige-17w-ED电源

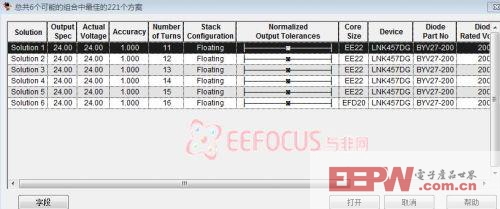

第五步,选择优化方案,一般选默认的第一个,再点完成,就OK了。

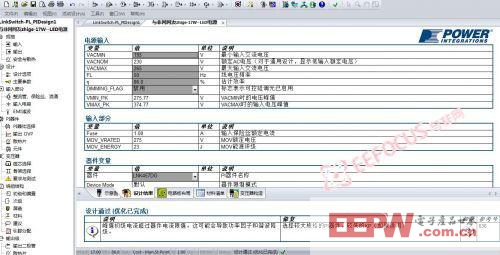

软件通过几秒钟计算,就完成全部设计工作:

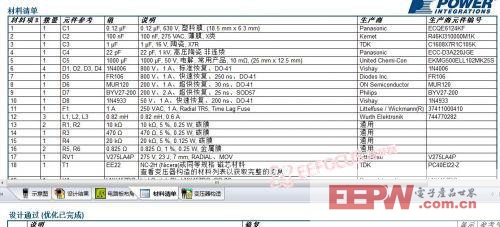

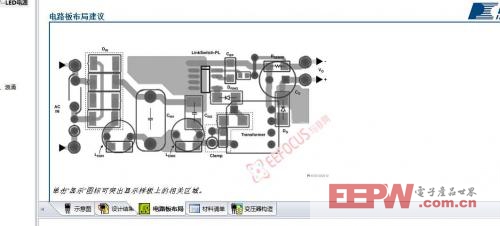

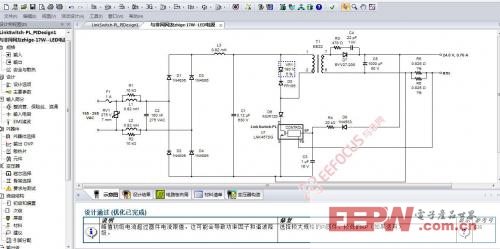

下面是供参考的原理图,设计结果,元件清单,电路布局,变压器构造参数等,当然,你可以据芯片的PDF文档稍做修改:

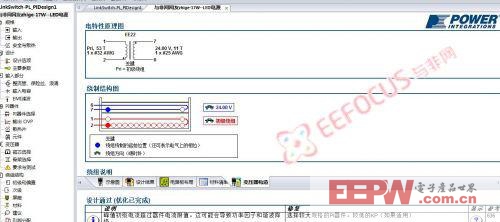

下面是变压器构造:

新增了对固态照明产品的设计支持,能够对LED设计进行恒流、调光及谐波发射优化。PI Expert完全支持LinkSwitch-PLLinkSwitch-PH产品系列,对LED产品系列的支持包括可控硅调光功能,PI Expert全面支持TinySwitch-4产品系列,新增了一项全新功能,可将BOM导出到在线web应用程序,以便知名分销商确认其零件供货的情况。

心得分享:

最后说说使用体会PI Expert的心得吧,PI Expert:是自动化的图形用户界面(GUI)程序,它可以根据用户的电源规格参数,自动生成围绕Power Integrations某一IC产品系列的电源转换方案。PI Expert可提供构建和测试工作原型所需的所有必要信息。这些信息包括完整的交互式电路原理图、物料清单(BOM)、电路板布局建议以及详细的电气参数表。PI Expert还可提供完整的变压器设计,包括磁芯尺寸、线圈圈数、适当的线材规格以及每个绕组所用的并绕线数。此外,还可生成详细的绕组机械装配说明。该程序可以将设计时间从数天缩短至几分钟。

PI Xls Designer:PI Xls Designer是基于设计表格的应用程序,能让电源设计师在设计过程中获得更多的控制。同时,也提供包括详细的绕组机械装配说明在内的变压器构建支持。PI Xls Designer根据您提供的有关输入、输出以及其他所有必需的设计规格来执行所有必要的计算,以设计和评估采用Power Integrations的IC的电源转换方案。

PI Viewer:该工具可查看用旧版PI Expert创建的设计文件。熟练使用这个PI 设计软件,就像我们的技术开发部门又增加了一位新同事,他可以完成多种开关电源的设计和有关LED电源的设计,只要命令给他,马上就可以设计出原理图,清单,PCB图,变压器参数等,真是比较方便,,希望对大家有帮助。
