大联大品佳推出基于Infineon的700W电动扳手整体解决方案

2019-06-11来源: EEWORLD关键字:大联大  电动扳手

致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下品佳推出基于英飞凌(Infineon)XMC1302+6EDL04N02PR+BSC016N06的700W电动扳手整体解决方案。



在全球能源问题日渐紧张的背景下,高效节能的电机产品必然受到企业的重视及国家政策的支持。采用BLDC电机与MCU驱动控制的电动工具可以降耗节能30%以上,具有智能化控制、提升效率、免维护和延长使用寿命等优点。因此,在电动工具中推广BLDC电机应用必然成为一种行业趋势。

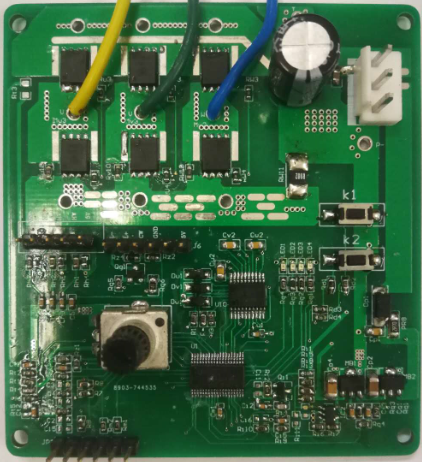

图示1-大联大品佳推出基于Infineon的700W电动扳手整体解决方案的展示板图



由大联大品佳推出的Infineon XMC1302-T038F032微控制器的电动扳手整体解决方案,针对电动扳手使用BLDC电机无位置传感器控制。该方案通过XMC1302-T038F032微控制器的内置3路比较器进行BEMF采样,内部采用POSIF模块滤波,CCU8输出6路PWM波至驱动芯片6EDL04N02PR,驱动MOSFET管BSC015N06。XMC1302-T038F032微控制器内核工作频率为32 MHz,外设工作频率为64 MHz,内部带增益的ACD进行电流检测和保护,能较好的实现无位置传感器的控制启动算法。芯片采用TSSOP38和QFN24封装,非常适合电动工具的狭小空间。

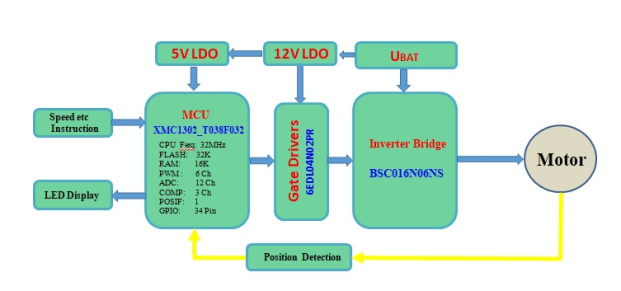

图示2-大联大品佳推出基于Infineon的700W电动扳手整体解决方案的方案块图



核心技术优势



无位置传感器BLDC控制方式;

弱磁控制模式,作业效率提高10%;

速度、电流闭环控制;

硬件过流、短路保护;

堵转保护;

基于32位的ARM®Cortex™-M0内核微控制器XMC1302-T038F032,内置专用电机控制模块;

门级驱动芯片6EDL04N02PR,有利于降低MOSFET开关损耗和EMI。



方案规格



额定工作电压:13.1V-21V;

最大平均电流:40A;

最大峰值电流:90A;

欠压保护值:<=13V;

过压保护值:>=21.5V;

休眠后自耗电:<=10uA;

电机空载转速:24000 RPM。





关键字:大联大  电动扳手

编辑:muyan 引用地址:http://www.eeworld.com.cn/IoT/ic464093.html
